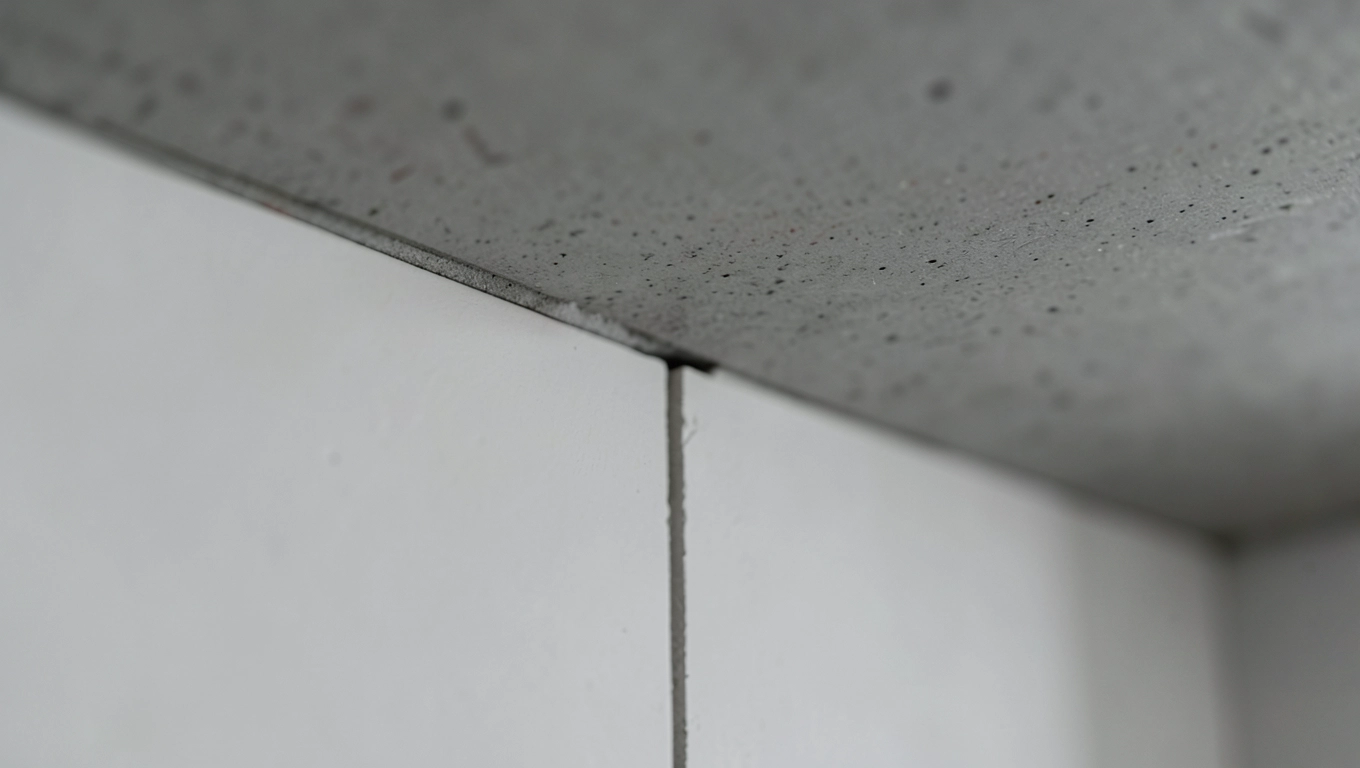

Dylatacja ścian działowych od stropu – szczelina 10‑30 mm i materiały

Zarysowania biegnące ukośnie od kątów przy suficie to zmora niemal każdego, kto wykańczał mieszkanie w budynku wielorodzinnym i jednocześnie problem, którego przyczyny większość wykonawców wskazuje błędnie, zrzucając winę na osiadanie budynku lub gorszą jakość materiałów. Tymczasem korzeń niemal wszystkich pęknięć w ścianach działowych leży dokładnie tam, gdzie spotykają się przegroda murowana a strop: w newralgicznym styku, który albo zaprojektowano i wykonano z głową, albo zostawiono przypadkowi. Różnica między ścianą, która przez dekadę stoi bez rysy, a taką, która pęka już w pierwszym sezonie grzewczym, wynosi dosłownie kilka milimetrów ale tych kilka milimetrów wymaga precyzyjnego zrozumienia mechaniki całej konstrukcji.

• Optymalna szerokość szczeliny dylatacyjnej (10‑30 mm)
• Materiały do wypełnienia szczeliny dylatacyjnej
• Ugięcia stropu a pęknięcia ścian działowych
• Najczęstsze błędy przy wykonaniu dylatacji i jak ich unikać
• Porównanie rozwiązań dylatacyjnych dla popularnych stropów
• Dylatacja ścian działowych od stropu pytania i odpowiedzi

Optymalna szerokość szczeliny dylatacyjnej (10‑30 mm)

Przepisy i norma Eurokod 6 (PN-EN 1996) nie narzucają sztywnej wartości szczeliny dylatacyjnej zamiast tego definiują zasadę, z której ta wartość wynika: szczelina musi być na tyle szeroka, aby pomieścić całkowity ugięcie stropu obliczeniowego, dodatkowo powiększone o rezerwę na ruchy termiczne i wilgotnościowe zarówno stropu, jak i samej ściany. W prakytce projektowej oznacza to, że minimalna szczelina w budynku mieszkalnym o rozpiętości stropu do 6 metrów wynosi zazwyczaj 15 mm, natomiast przy rozpiętościach przekraczających 8 metrów szczelina ta rośnie do 25-30 mm, a w skrajnych przypadkach nawet powyżej 30 mm, jeśli obliczenia statyczne wykażą większe przewidywane ugięcia.

Mechanizm jest tu prosty: strop pod własnym ciężarem i obciążeniem użytkowym ugina się, a to ugięcie przekłada się na obrót belki stropowej na podporze. Ściana murowana, sztywno połączona ze stropem przez zaprawę, nie ma możliwości swobodnego podążania za tym ruchem generuje się wówczas koncentracja naprężeń w górnej części przegrody, która objawia się jako charakterystyczna rysa ukośna biegnąca od kąta przy suficie. Szczelina dylatacyjna działa jak bufor: zamiast przenosić siły rozciągające na mur, pozwala stropowi swobodnie się ugiąć, a ścianie pozostać nienaruszoną.

Mit głoszący, że szczeliny węższe niż 5 mm są wystarczające, bierze się z mylenia szczeliny technologicznej (która faktycznie może być wąska, bo powstaje dopiero między tynkiem a sufitem) z szczeliną dylatacyjną projektową, która musi pomieścić rzeczywiste odkształcenia konstrukcji. Pięciomilimetrowy Luz nie absorbuje ugięcia rzędu L/300 przy rozpiętości 6 metrów to aż 20 mm maksymalnego przemieszczenia pionowego, co oznacza, że strop w punkcie maksymalnego ugięcia po prostu zamknie taką szczelinę i zacznie napierać na mur.

Zależność między rozpiętością stropu a wymaganą szerokością szczeliny można przybliżyć prostą regułą: każde rozpoczęte 3 metry rozpiętości to dodatkowe 5 mm szczeliny dylatacyjnej ponad wartość bazową 10 mm. Tak więc dla stropu 4,5-metrowego wartość ta wynosi około 15 mm, dla stropu 7-metrowego około 20 mm, a dla stropu 9-metrowego minimum 25 mm. Wartość tę można zawsze zwiększyć bez żadnej szkody dla konstrukcji, natomiast zmniejszenie jej poniżej obliczeniowego minimum to ryzyko, które prędzej czy później materializuje się w postaci zarysowań.

Materiały do wypełnienia szczeliny dylatacyjnej

Wybór materiału wypełniającego szczelinę dylatacyjną determinuje, czy szczelina ta zachowa swoją funkcję przez dekady, czy też stanie się jedynie estetycznym zamaskowaniem problemu na kilka lat. Podstawowe wymaganie jest proste: materiał musi być elastyczny po utwardzeniu, zdolny do kompensacji ruchów w directions i pionowej, odporny na wilgoć oraz nie może adhezyjnie łączyć się ze stropem ani ze ścianą inaczej zamiast bufora powstanie sztywne połączenie, które przeniesie naprężenia dokładnie tak samo, jakby szczeliny w ogóle nie było.

Wełna mineralna elastyczna to rozwiązanie, które sprawdza się najlepiej jako rdzeń szczeliny: wpycha się ją w szczelinę na głębokość od 2/3 do 3/4 jej szerokości, pozostawiając frontową przestrzeń na elastyczny uszczelniacz. Wełna pełni tu podwójną rolę ogranicza głębokość wypełnienia uszczelniacza (zbyt gruba warstwa silikonu traci przyczepność do obu powierzchni i zaczyna się odspajać) oraz zapewnia stabilizację wymiarową szczeliny, chroniąc przed jej całkowitym zamknięciem pod wpływem naprężeń ściskających.

Silikon dekarski (poliuretanowy lub silanowo-terminowany elastomer) to drugi niezbędny komponent: nakłada się go od frontu szczeliny, tworząc ciągłą, elastyczną barierę, która chroni przed pyłem, wilgocią i powietrzem przenikającym z przestrzeni międzystropowej. Kluczowy parametr to zdolność do odkształcenia przy ugięciu dobry silikon dylatacyjny powinien tolerować co najmniej 25% odkształcenia względnego (ang. movement capability), co przy szczelinie 20 mm oznacza zdolność do kompensacji ruchu rzędu 5 mm w każdym kierunku bez pękania lub odspajania.

Akryl malarski to rozwiązanie kompromisowe, które sprawdza się w pomieszczeniach suchych, gdzie nie ma ryzyka kontaktu z wilgocią ani intensywnych ruchów konstrukcji. Zaletą akrylu jest możliwość jego późniejszego malowania, co pozwala na uzyskanie jednolitej powierzchni między ścianą a sufitem jednak przy ugięciach przekraczających 5 mm akryl pęka, pozostawiając szczelinę otwartą i narażoną na zabrudzenia. W łazienkach, na korytarzach i w pobliżu okien czyli wszędzie tam, gdzie wilgotność powietrza lub różnice temperatur są znaczące jedynym sensownym wyborem pozostaje silikon.

Pianka poliuretanowa twarda (tzw. pianka konstrukcyjna) nie nadaje się do wypełnienia szczelin dylatacyjnych, mimo że wielu wykonawców stosuje ją z przyzwyczajenia. Pianka PUR jest materiałem hygroskopijnym, który chłonie wodę i podlega degradacji pod wpływem wilgoci, a jej właściwości mechaniczne po utwardzeniu są zbyt sztywne zamiast kompensować ruchy, staje się dodatkowym, niepotrzebnym elementem usztywniającym połączenie ściany ze stropem.

Ugięcia stropu a pęknięcia ścian działowych

Zrozumienie, jak strop przekazuje siły na ścianę działową, wymaga cofnięcia się o krok i spojrzenia na całą konstrukcję jako układ współpracujących elementów. Strop, obciążony ciężarem własnym, warstwami podłogowymi, meblami i użytkownikami, zachowuje się jak belka podparta na dwóch punktów w tych punktach podparcia moment gnący jest największy, a w środku rozpiętości belka ugina się najsilniej. To właśnie w środkowej części rozpiętości ugięcia stropu generują największe przemieszczenia kątowe na styku strop-ściana, co przekłada się na najwyższe ryzyko zarysowań w górnych partiach ścian murowanych.

Norma PN-EN 1992-1-1 definiuje dopuszczalne ugięcia stropów jako L/250 dla stanów użytkowania, przy czym projektanci często przyjmują wartości ostrzejsze (L/300 lub L/400) dla budynków, w których wykończenie jest wrażliwe na odkształcenia. Przeliczając: strop o rozpiętości 5 metrów może ugiąć się nawet 20 mm w najniekorzystniejszym scenariuszu obciążenia. Jeśli w tym samym budynku ściana murowana grubości 12 cm (typowa dla ścianek działowych z cegły ceramicznej lub bloczków silikatowych) przylega bezpośrednio do spodu stropu, to każdy milimetr ugięcia przekłada się na mikroskopijne, lecz kumulujące się naprężenia rozciągające w murze aż do przekroczenia wytrzymałości materiału na rozciąganie przy zginaniu, co skutkuje rysą.

Istotny jest tu również efekt pełzania zjawisko, które sprawia, że ugięcia stropu rosną nie tylko pod wpływem obciążenia chwilowego, ale również w miarę upływu czasu. Beton, nawet po utwardzeniu, zachowuje zdolność do odkształceń pod wpływem długotrwałego obciążenia; proces ten trwa miesiące, a nawet lata. Oznacza to, że szczelina dylatacyjna, która była wystarczająca w dniu odbioru mieszkania, może okazać się zbyt wąska po dwóch latach użytkowania, gdy strop zdążył już w pełni zpełzać. Dlatego projektanci stosujący głębszą analizę uwzględniają w obliczeniach nie tylko ugięcia chwilowe, ale również przyrostowe ugięcia od pełzania, które mogą nawet podwoić wartość początkową.

Drgania konstrukcji to kolejny czynnik, który nasila ryzyko zarysowań zwłaszcza w budynkach z płytami stropowymi typu kr (np. typu Fert), gdzie sztywność poprzeczna płyty jest ograniczona. Użytkowanie budynku generuje mikrowibracje: chodzenie po podłodze, zamykanie drzwi, praca sprzętu AGD każde z tych zjawisk wprowadza strop w drgania, które przy braku dylatacji przenoszą się bezpośrednio na ściany. Elastyczne wypełnienie szczeliny działa jak tłumik drgań: wełna mineralna w połączeniu z silikonem ma zdolność absorpcji energii drgań, redukując ich amplitudę przekazywaną na mur nawet o kilkadziesiąt procent w porównaniu z połączeniem sztywnym.

Zależność między sztywnością ściany a jej podatnością na zarysowania opisuje wprost mechanika konstrukcji: im ściana cieńsza i im wykonana z materiału o niższym module sprężystości, tym większe prawdopodobieństwo pęknięcia przy tym samym ugięciu stropu. Bloczki gazobetonowe (suporeks) o grubości 12 cm mają wytrzymałość na ściskanie znacznie niższą niż cegła pełna czy silikat, a ich struktura komórkowa sprawia, że przy naprężeniach rozciągających pękają wcześniej dlatego dla ścian z gazobetonu szczelina dylatacyjna powinna być zawsze szersza niż dla ścian z materiałów tradycyjnych.

Najczęstsze błędy przy wykonaniu dylatacji i jak ich unikać

Pierwszy i najczęściej spotykany błąd to mylenie szczeliny dylatacyjnej z przestrzenią na piankę montażową. Wykonawcy, przyzwyczajeni do uszczelniania szczelin wokół okien, wpychają piankę PUR w szczelinę między ścianą a stropem, a następnie nakładają silikon od frontu. Efekt jest pozornie dobry szczelina wygląda na wypełnioną i zabezpieczoną ale mechanicznie jest to błąd krytyczny: sztywna pianka PUR przenosi obciążenia dokładnie tak, jakby szczeliny nie było, a przy tym chłonie wilgoć i traci objętość z upływem lat, powodując efekt zapadnięcia silikonu.

Drugi błąd to zbyt płytkie włożenie wełny mineralnej tak, że rdzeń szczeliny jest pusty lub wypełniony jedynie powietrzem. W takiej sytuacji silikon dylatacyjny, nakładany zbyt głęboko, traci przyczepność do jednej ze ścianek szczeliny i odspaja się po kilku cyklach termicznych. Poprawna głębokość wypełnienia wełną to minimum 60% głębokości szczeliny, a przestrzeń frontowa przeznaczona na silikon nie powinna przekraczać 8-10 mm to pozwala utrzymać optymalną relację między grubością spoiny silikonowej a jej przyczepnością do podłoża.

Trzeci błąd polega na mocowaniu ściany działowej do stropu za pomocą łączników mechanicznych (kołków, wkrętów) lub sztywnego kleju w nadziei, że „usztywnienie" ściany zapobiegnie jej pękaniu. W rzeczywistości jest odwrotnie: każde sztywne połączenie między ścianą a stropem tworzy wspólny węzeł, w którym ugięcie stropu przenosi się bezpośrednio na mur jedyną skuteczną strategią jest całkowite oddzielenie konstrukcyjne obu elementów, a więc właśnie szczelina dylatacyjna bez żadnych elementów łącznych.

Czwarty błąd to pomijanie dylatacji w ścianach na pierwszym piętrze budynku wielokondygnacyjnego, gdzie wykonawca zakłada, że stropy między kondygnacjami mają mniejsze ugięcia niż strop nad ostatnią kondygnacją. Rzeczywistość jest inna: stropy pośrednie przenoszą obciążenia z wyższych kondygnacji, a ich ugięcia sumują się z efektami temperaturowymi całego budynku dylatacja wzdłuż każdego stropu jest więc tak samo konieczna, niezależnie od numeru kondygnacji.

Piąty błąd to stosowanie gipsowych spoiw budowlanych (gipsu szpachlowego, gładzi gipsowej) do wypełnienia szczeliny przy samej powierzchni ściany. Gips jest materiałem hygroskopijnym, który chłonie wilgoć z powietrza, pęcznieje, a następnie gdy powietrze robi się suchsze kurczy się i pęka. Cykle te trwają tygodnie i miesiące, prowadząc do powstawania mikropęknięć na styku gładzi i silikonu. Odpowiedź jest jednoznaczna: w strefie dylatacji wszystkie warstwy wykończeniowe muszą być elastyczne gładź gipsowa kończy się co najmniej 5 cm przed szczeliną.

Porównanie rozwiązań dylatacyjnych dla popularnych stropów

Stropy monolityczne żelbetowe, powszechnie stosowane w budynkach wznoszonych w technologii żelbetową tradycyjną i prefabrykowaną, charakteryzują się relatywnie dużą sztywnością, ale również podatnością na pełzanie szczególnie w pierwszych miesiącach po zabetonowaniu, gdy wytrzymałość betonu jeszcze nie osiągnęła projektowej wartości. Dla stropów monolitycznych o rozpiętości do 6 metrów zalecana szczelina dylatacyjna wynosi 15-20 mm, wypełniona wełną mineralną i silikonem poliuretanowym; przy rozpiętościach powyżej 7 metrów szczelinę należy powiększyć do 25-30 mm, a w przypadku stropów sprężonych do 30-40 mm, ponieważ sprężenie wprowadza dodatkowe siły odkształcające, które mogą zwiększać ugięcia w ujemnym sensie (tzw. ugięcia przeciwne do kierunku obciążenia).

Stropy gęstożebrowe (typów Fert, Ackermana i podobnych) to konstrukcje o mniejszej sztywności poprzecznej niż monolityczne charakteryzują się one wyraźnie widocznymi żebrami nośnymi rozdzielającymi płytę stropową na przęsła, co sprawia, że ugięcia lokalne między żebrami mogą być większe niż w płytach pełnych. W ścianach działowych usytuowanych prostopadle do żeber stropowych ryzyko zarysowań jest szczególnie wysokie, ponieważ każde żebro „pracuje" nieco inaczej. Dla tych stropów minimalna szczelina dylatacyjna to 20 mm, a w przypadku gdy ściana biegnie wzdłuż rozpiętości (równolegle do żeber), szczelinę można zredukować do 15 mm ugięcia w tym kierunku są bowiem mniejsze ze względu na współpracę żebier jako belek ciągłych.

Stropy drewniane belkowe i płytowe stanowią odrębną kategorię ze względu na zupełnie odmienną charakterystykę materiałową. Drewno reaguje na zmiany wilgotności powietrza intensywniej niż beton, kurcząc się i pęczniejąc w kierunku promieniowym i tangentialnym do słojów. W stropach belkowych każda belka pracuje indywidualnie, co oznacza, że ugięcia nie są równomierne na całej szerokości stropu. Szczelina dylatacyjna przy ścianach murowanych na stropach drewnianych musi uwzględniać nie tylko ugięcia statyczne, ale również sezonowe ruchy belek rekomendowana szerokość to minimum 25 mm, a wypełnienie powinno być wykonane z wełny mineralnej łączonej z silikonem, ponieważ akryl nie wytrzymuje tak szerokiego zakresu ruchów.

Stropy prefabrykowane z płyt kanałowych (płyty typu „korytko") charakteryzują się specyficznym sposobem pracy: płyty te łączą się ze sobą na zaczepach, a przestrzeń między płytami wypełnia się zazwyczaj betonem, tworząc żebra. Niejednorodność sztywności wzdłuż i wszerz stropu sprawia, że ugięcia na styku płyt są większe niż w płycie pełnej. Dla ścian działowych prostopadłych do kierunku ułożenia płyt kanałowych szczelina dylatacyjna powinna wynosić co najmniej 20 mm i być wypełniona w sposób umożliwiający ruch w kierunku prostopadłym do płaszczyzny ściany -standardowy silikon dylatacyjny w połączeniu z wełną spełnia to wymaganie bez zastrzeżeń.

Wybór optymalnej szerokości szczeliny dylatacyjnej zawsze powinien uwzględniać dane z projektu konstrukcyjnego konkretnego budynku obliczenia statyczne dostarczają wartości ugięć charakterystycznych i obliczeniowych, na podstawie których projektant określa minimalną wymaganą luz dylatacyjną. W przypadku braku projektu lub wątpliwości co do wartości ugięć, bezpieczną strategią jest przyjęcie większej szczeliny: nadmiarowa szerokość nie generuje żadnych problemów, podczas gdy zbyt wąska szczelina to pewne ryzyko zarysowań.
