Pozioma belka podtrzymująca strop – belka stropowa

Wpisujesz hasło do krzyżówki i utykasz bo nie wiesz, jak fachowo nazwać tę poziomą belkę, która trzyma strop. Albo stoisz na budowie, patrzysz na stalowy dwuteownik wsunięty między ściany i nagle dociera do ciebie, że właściwie nie masz pewności, jak dokładnie działa ten element, choć widziałeś go setki razy. To nie jest wstyd to jest moment, w którym warto mieć pod ręką tekst, który tłumaczy rzecz od podstaw, bez uproszczeń, ale też bez zbytecznego komplikowania. Ten artykuł zaczyna się dokładnie tam, gdzie pojawia się twoje pytanie.

• Synonimy i określenia belki stropowej
• Funkcja poziomej belki w konstrukcji stropu
• Materiały i wymiary belki podtrzymującej strop
• Normy i obliczenia dla belki stropowej
• Pozioma belka podtrzymująca strop pytania i odpowiedzi

Synonimy i określenia belki stropowej

Pozioma belka podtrzymująca strop w języku technicznym przybiera kilka postaci, w zależności od kontekstu i materiału, z jakiego została wykonana. Najczęściej spotykanym określeniem jest belka stropowa fraza, która jednoznacznie lokuje element w przestrzeni między kondygnacjami. W dokumentacji projektowej pojawia się również termin belka nośna, który podkreśla jej funkcję strukturalną, czyli przenoszenie obciążeń na podpory. Jeśli rozmawiasz ze studentem budownictwa albo czytasz starszą literaturę techniczną, możesz natrafić na określenie podciąg oznacza ono belkę o znacznej rozpiętości, która przejmuje obciążenia od innych belek lub stropów i przekazuje je na ściany bądź słupy.

W kontekście krzyżówkowym hasła typu „pozioma belka podtrzymująca strop" często przyjmują formę jednowyrazową: dźwigar. Dźwigar to termin szerszy może opisywać zarówno belkę prostą, jak i konstrukcję kratową czy łukową. Podobnie rama czy przęsło bywają używane potocznie, choć w ścisłym znaczeniu odnoszą się do nieco innych elementów. Różnica między belką a dźwigarem jest subtelna: dźwigar sugeruje większą złożoność konstrukcyjną, podczas gdy belka kojarzy się z prostym, jednolitym elementem zginanym. W codziennej praktyce inżynierskiej oba terminy funkcjonują wymiennie, zwłaszcza gdy mowa o belkach drewnianych lub stalowych dwuteownikach.

Warto zwrócić uwagę na belkę główną i belkę wtórną to rozróżnienie pojawia się w projektach wielkogabarytowych stropów. Belka główna biegnie między podporami ustroju nośnego i przenosi największe momenty zginające. Belka wtórna natomiast wspiera się na belce głównej i rozkłada obciążenia z mniejszych pól stropu na większe konstrukcje. Zrozumienie tej hierarchii jest kluczowe, gdy analizujesz schemat statyczny inaczej podejdziesz do obliczeń belki w domu jednorodzinnym, inaczej do konstrukcji hali przemysłowej.

Potoczne określenia, takie jak „belka sufitowa" czy „belka pod stropem", nie są błędne, ale zbyt ogólne, by używać ich w precyzyjnej rozmowie technicznej. Belka podwieszana to z kolei termin odrębny opisuje element zamocowany do spodu stropu, służący najczęściej jako wsparcie dla instalacji lub sufitów podwieszanych, rzadziej jako samodzielny element konstrukcyjny przenoszący obciążenia użytkowe. W krzyżówkach zdarza się spotkać hasło „podpora pozioma" to właśnie belka stropowa, tyle że opisana czynnością, jaką wykonuje.

Zestawienie synonimów w tabelce ułatwia zapamiętanie zakresu znaczeniowego poszczególnych terminów. Poniższa tabela przedstawia najczęściej spotykane określenia wraz z ich typowym zastosowaniem:

Funkcja poziomej belki w konstrukcji stropu

Strop sam w sobie to płyta lub układ płyt, które bezpośrednio przyjmują obciążenia użytkowe ludzie, meble, sprzęty. Same nie są jednak w stanie przenieść tych sił na fundamenty czy ściany nośne na całej swojej powierzchni. Potrzebują pośrednika, który zbierze obciążenia z większego obszaru i skupi je w wybranych punktach. Tym pośrednikiem jest właśnie pozioma belka podtrzymująca strop. Działa jak rozdzielnik bierze nacisk z góry i kieruje go na podpory, które przekazują go niżej, aż do ław fundamentowych.

Mechanizm działania belki pod obciążeniem jest konsekwencją jej geometrii i warunków podparcia. Gdy na belkę działa siła pionowa a dokładnie siła grawitacji przenosząca ciężar stropu i wszystkiego, co na nim stoi belka reaguje na zginanie. W praktyce oznacza to, że jej górna krawędź ulega niewielkiemu skróceniu, a dolna wydłużeniu. Pomiędzy tymi dwiema strefami znajduje się warstwa obojętna, w której naprężenia są minimalne. Ta zasada, wynikająca z mechaniki konstrukcji, determinuje dobór materiału i kształtu przekroju belki miejsca najbardziej wytężone decydują o tym, ile materiału trzeba zużyć i gdzie go umieścić.

Obciążenia działające na belkę dzielą się na stałe i zmienne. Do stałych należy ciężar własny belki oraz masa stropu, które są obecne zawsze, niezależnie od tego, czy pomieszczenie jest zamieszkane. Obciążenia zmienne to przede wszystkim obciążenia użytkowe według normy PN-EN 1991-1-1 dla pomieszczeń mieszkalnych przyjmuje się wartość 1,5 kN/m², co odpowiada masie około 150 kilogramów na metr kwadratowy. W przypadku stropów przemysłowych czy magazynowych wartości te są znacznie wyższe. Dodatkowo w budynkach o wielu kondygnacjach belki stropowe muszą uwzględniać obciążenia przekazywane z wyższych poziomów przez podpory pośrednie.

Belka nie tylko rozkłada siły pionowe musi też sprostać sile tnącej, która działa prostopadle do jej osi podłużnej. Siła tnąca jest największa w pobliżu podpór i maleje ku środkowi rozpiętości. Jeśli belka jest niewystarczająco wzmocniona w tych strefach, może dojść do zniszczenia przez ścinanie, które objawia się powstaniem ukośnych rys biegnących od podpory w stronę środka belki. W belkach żelbetowych problem ten rozwiązuje się poprzez zbrojenie strzemionami, które przejmują naprężenia tnące i zabezpieczają element przed katastrofą budowlaną. Stalowe dwuteowniki z kolei mają naturalną odporność na ścinanie dzięki kształtowni, ale przy bardzo dużych rozpiętościach i obciążeniach również wymagają dodatkowych wzmocnień.

Ugięcie belki to trzeci kluczowy parametr, który projektant musi kontrolować. Belka może być wystarczająco wytrzymała czyli nie pęknie pod obciążeniem a mimo to może uginać się nadmiernie, co odczuwają użytkownicy jako drgania podłogi lub sufitu. Norma PN-EN 1992-1-1 określa dopuszczalną strzałkę ugięcia jako część rozpiętości belki zazwyczaj nie więcej niż 1/250 rozpiętości dla belek stropowych w budynkach mieszkalnych. Przekroczenie tej wartości nie jest bezpośrednim zagrożeniem dla stateczności konstrukcji, ale wpływa negatywnie na komfort użytkowania i może prowadzić do pękania tynków oraz nierówności podłóg.

Materiały i wymiary belki podtrzymującej strop

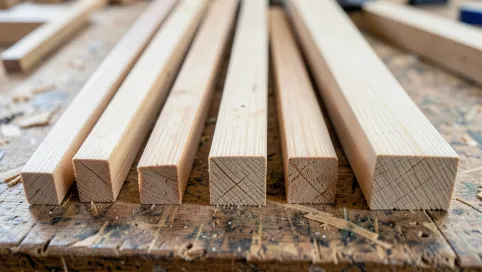

Drewno, stal i żelbet to trzy główne materiały, z których wykonuje się belki stropowe każdy z nich ma inne właściwości mechaniczne i inne warunki stosowania. Belki drewniane, najstarsze z rozwiązań, wciąż cieszą się popularnością w budynkach jednorodzinnych, zwłaszcza tam, gdzie stropy są również drewniane. Ich zaletą jest stosunkowo niska masa własna i łatwość obróbki na placu budowy. Wadą podatność na działanie wilgoci, grzybów i owadów, a także ograniczona nośność w porównaniu ze stalą czy żelbetem. Wymiary belek drewnianych dobiera się na podstawie rozpiętości i obciążenia typowy przekrój to prostokąt o wysokości od 1/15 do 1/20 rozpiętości i szerokości około połowy wysokości.

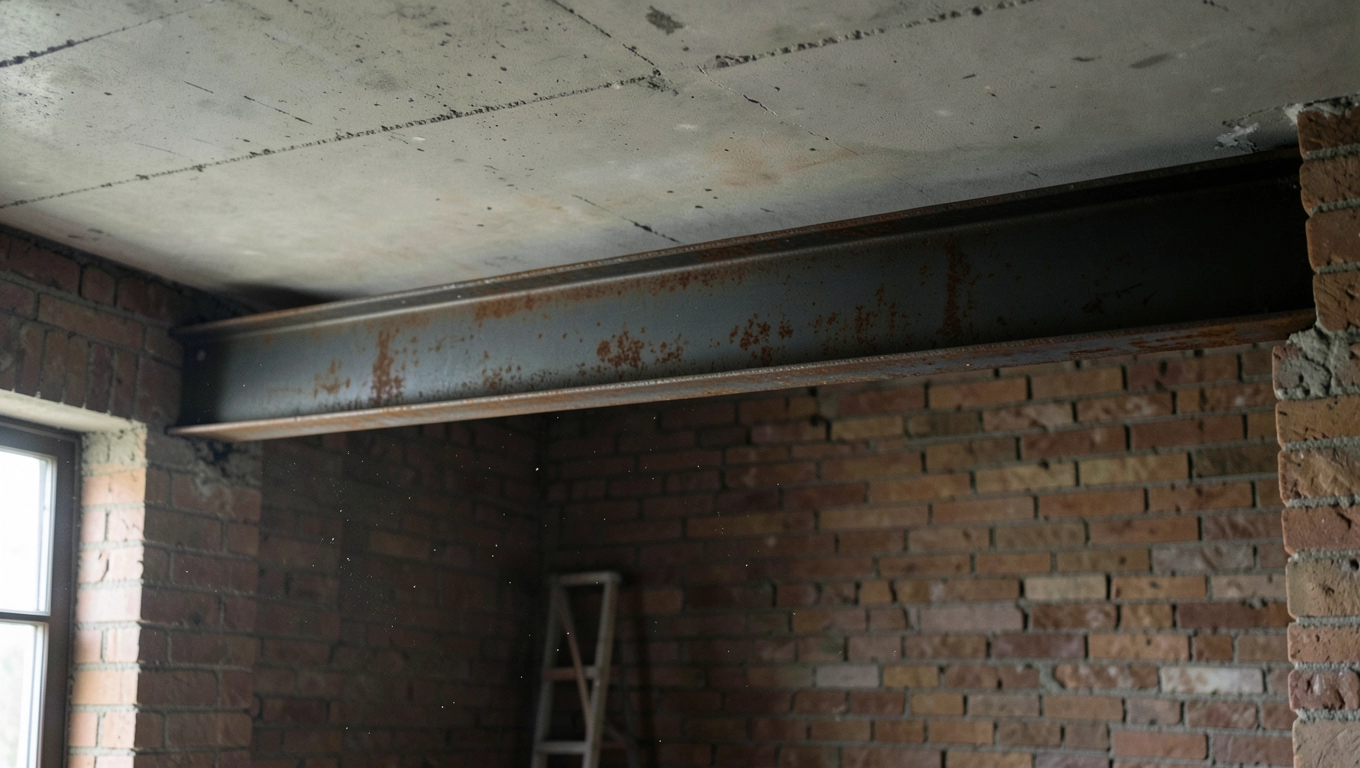

Stalowe belki stropowe to najczęściej dwuteowniki profile o kształcie litery H, które doskonale radzą sobie z przenoszeniem momentów zginających dzięki rozmieszczeniu materiału w górnej i dolnej półce. Środnik dwuteownika, czyli pionowa ścianka łącząca półki, przejmuje natomiast siły tnące. Wymiary profili stalowych są znormalizowane w Polsce stosuje się normę PN-H-93410, która definiuje serie IPE (profil europejski o równoległych ścianach) oraz HEB (szerokostopowy). Wybór konkretnego profilu zależy od rozpiętości belki i wielkości obciążeń przykładowo IPE 200 może przenieść obciążenie użytkowe rzędu 5-8 kN/m przy rozpiętości 4 metrów, ale przy 6 metrach potrzebny będzie już IPE 270 lub 300.

Belki żelbetowe to rozwiązanie monolithicznemu łączące się bezpośrednio ze stropem najczęściej spotykane w budownictwie wielorodzinnym i obiektach użyteczności publicznej. Powstają przez zalanie zbrojenia stalowego betonem, przy czym zbrojenie główne umieszczane jest w dolnej części belki (tam, gdzie działają największe rozciągania), a strzemiona prostopadle do osi belki przejmują siły tnące. Wymiary belek żelbetowych projektuje się indywidualnie dla każdego obiektu, ale typowe przekroje mieszczą się w zakresie od 20×30 cm do 30×60 cm w zależności od rozpiętości. Beton stosowany w belkach stropowych to zazwyczaj klasy C20/25 lub C25/30 cyfry oznaczają wytrzymałość na ściskanie po 28 dniach twardnienia.

Dobór materiału belki to nie tylko kwestia nośności decydują też warunki eksploatacyjne. W pomieszczeniach o podwyższonej wilgotności, takich jak łazienki czy piwnice, belki stalowe wymagają zabezpieczenia antykorozyjnego, najczęściej poprzez malowanie farbą gruntującą lub cynkowanie. Belki drewniane w takich warunkach należy impregnować, a przy dużej wilgotności lepiej zrezygnować z drewna na rzecz stali lub żelbetu. W przypadku belek żelbetowych kluczowa jest grubość otuliny zbrojenia odległość od powierzchni betonu do najbliższej stali zbrojeniowej która chroni metal przed korozją. Norma PN-EN 1992-1-1 określa minimalną grubość otuliny w zależności od klasy ekspozycji środowiska, od 20 mm w pomieszczeniach suchych do 40 mm w warunkach intensywnego zawilgocenia.

Normy i obliczenia dla belki stropowej

Projektowanie belki stropowej w Polsce podlega normom z serii PN-EN 1993 (Eurokod 3) dla konstrukcji stalowych oraz PN-EN 1992 (Eurokod 2) dla konstrukcji żelbetowych. Eurokody zastąpiły wcześniejsze przepisy państwowe i są obowiązkowe od 2010 roku dla nowo projektowanych obiektów. Każda norma określa zasady obciążeń, metody obliczeń wytrzymałościowych oraz warunki stateczności i użytkowalności. Dla belki drewnianej obowiązuje z kolei PN-EN 1995-1-1, która uwzględnia specyfikę materiału między innymi zjawisko pełzania, czyli powolnego odkształcania się drewna pod długotrwałym obciążeniem.

Obliczenia belki stropowej zaczynają się od określenia schematu statycznego, czyli ustalenia, jak belka jest podparta i jak obciążona. Najprostszy schemat to belka swobodnie podparta na dwóch podporach typowy przypadek belki wzniesionej między dwiema ścianami nośnymi. Belka może też być zamocowana jedno- lub dwustronnie, co zmienia rozkład momentów zginających i sił tnących. Wybór schematu zależy od sposobu połączenia belki z podporami przegubowe połączenie nie przenosi momentów, natomiast połączenie sztywne wymusza ciągłość konstrukcji i przekazuje momenty na podpory.

Sam proces obliczeń sprowadza się do kilku etapów. Pierwszy to wyznaczenie momentów zginających i sił tnących od obciążeń charakterystycznych używając do tego metod analitycznych lub programów do analizy statycznej. Drugi etap to przemnożenie tych wartości przez współczynniki bezpieczeństwa (dla obciążeń stałych wynoszą one zazwyczaj 1,35, dla zmiennych 1,5) i sprawdzenie warunków nośności czyli czy naprężenia w materiale nie przekraczają wartości dopuszczalnych lub obliczeniowych. Trzeci etap to weryfikacja stanów użytkowalności, głównie ugięcia, które nie może przekroczyć wartości granicznych określonych w normie.

Dla belek stalowych Eurokod 3 wprowadza pojęcie klasy przekroju, które determinuje, czy przekrój może być liczony jako sprężysty, plastyczny, czy pośredni. Dwuteownik IPE w typowych warunkach należy do klasy 1 lub 2, co oznacza, że można wykorzystać pełną nośność plastyczną przekroju belka ugina się znacząco, zanim dojdzie do zniszczenia, co daje czas na reakcję i ewakuację. Dla belek żelbetowych sprawdza się z kolei szerokość rozwarcia rys oraz ugięcie całkowite z uwzględnieniem udziału zbrojenia i betonu między rysami normy podają tu wzory i wytyczne, które projektant stosuje na podstawie obliczonych naprężeń w zbrojeniu.

W codziennej praktyce inżynierskiej pełne obliczenia ręczne wykonuje się głównie dla prostych belek o niewielkich rozpiętościach. Dla bardziej złożonych układów konstrukcyjnych standardem stały się programy do analizy metodą elementów skończonych (MES), takie jak Robot Structural Analysis, AxisVM czy SCIA Engineer. Oprogramowanie to pozwala modelować cały strop jako przestrzenny układ współpracujących belek i płyt, uwzględniać między elementami oraz analizować wpływ obciążeń lokalnych i nierównomiernych. Wyniki z programu wymagają jednak weryfikacji przez doświadczonego inżyniera automatyczne projektowanie przekrojów przez software nie zawsze uwzględnia wszystkich czynników, takich jak warunki pożarowe czy zagrożenie korozją.

Na etapie wykonawczym kluczowe jest sprawdzenie zgodności zamontowanej belki z projektem wymiary przekroju, gatunek materiału i jakość połączeń muszą odpowiadać dokumentacji. Odchyłki wymiarowe belek stalowych są określone w normach wyrobów, a dla belek żelbetowych kontroluje się między innymi rozstaw i zakład zbrojenia, grubość otuliny oraz wygląd betonu po zdjęciu deskowania.
