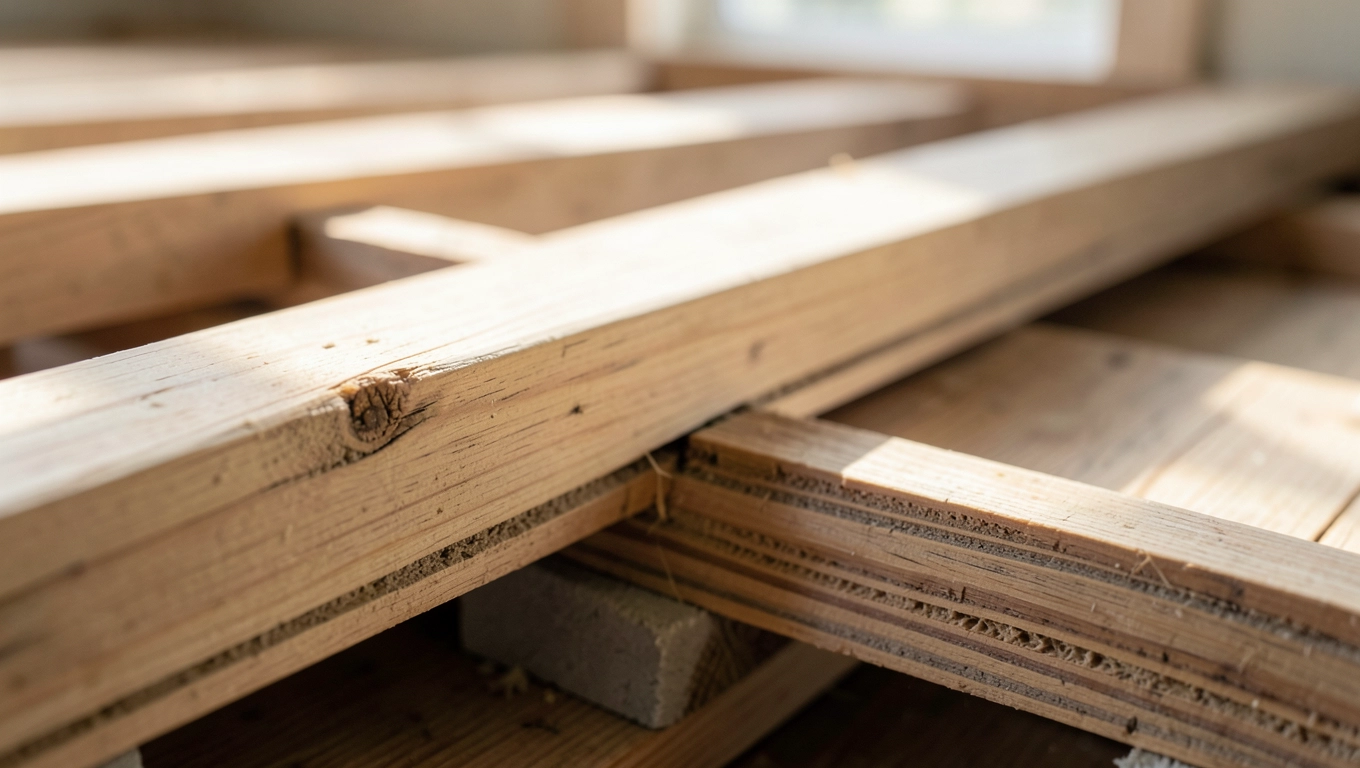

Rozstaw belek stropowych drewnianych – praktyczny poradnik

Jeśli stoisz przed deskami kreślarskimi lub właśnie rozbierasz stary strop i zastanawiasz się, ile dokładnie centymetrów luzu zostawić między belkami wiedz, że ten wybór przesądza o komforcie całego domu przez dziesięciolecia. Chodzi nie tylko o nośność, którą łatwo sprawdzić w normach, ale o coś trudniejszego: o to, czy podłoga będzie cicha pod stopami, czy zacznie grać jak membrana przy każdym kroku. Rozstaw belek stropowych drewnianych to decyzja, której konsekwencje ujawniają się dopiero po latach i dlatego warto ją podjąć świadomie, a nie z tabliczką schematów.

• Czynniki wpływające na rozstaw belek drewnianych
• Zalecany rozstaw belek w zależności od rozpiętości
• Jak obliczyć rozstaw belek stropowych drewnianych
• Typowe wymiary belek a ich rozstaw
• Normy i wytyczne dotyczące rozstawu belek
• Rozstaw belek stropowych drewnianych pytania i odpowiedzi

Czynniki wpływające na rozstaw belek drewnianych

Każda belka stropowa pracuje w systemie, a nie samotnie i właśnie ta zależność definiuje cały problem. Obciążenia dzielą się na stałe, obejmujące ciężar własny konstrukcji, warstw wykończeniowych i izolacji, oraz użytkowe, które normy PN-EN 1995-1-1 kwantyfikują dla budynków mieszkalnych na poziomie 1,5 do 2,0 kilowutonów na metr kwadratowy. Kiedy te siły działają na rozpiętość rzędu czterech czy pięciu metrów, ich suma przekłada się na moment gnący, który rośnie kwadratowo z długością belki.

Mechanizm jest tu prosty: im większy rozstaw belek, tym większe każda z nich musi przenieść obciążenie z powierzchni stropu, którą współdzieli z sąsiadkami. Ta zależność oznacza, że decyzja o rozstawie bezpośrednio wpływa na wymagany przekrój belki i odwrotnie. W praktyce oznacza to konieczność bilansowania dwóch wielkości: liczby belek (która przekłada się na koszt całej konstrukcji) oraz ich sztywności (która warunkuje komfort użytkowania). Drewno sosnowe o module sprężystości w granicach 11 gigapaskali pozwala na pewien margines, ale nie jest nieograniczone.

Sztywność belki wyrażona parametrem EI iloczynem modułu sprężystości i momentu bezwładności przekroju to wielkość, która determinuje ugięcie pod obciążeniem. Dla belki o wymiarach 13 na 26 centymetrów moment bezwładności oblicza się ze wzoru I równego bh do potęgi trzeciej podzielonej przez dwanaście, co daje wartość bliską 19000 centymetrów do potęgi. Ta liczba może wydawać się abstrakcyjna, ale ma bardzo konkretne przełożenie: określa, o ile belka ugię się pod ciężarem mebli, ludzi i warstw wykończeniowych.

Istotnym czynnikiem, który doświadczeni projektanci uwzględniają, jest współpraca desek podłogowych z belkami. Deski sosnowe lub dębowe o grubości 20 do 30 milimetrów łączone na pióro-wpust tworzą sztywny panel kompozytowy, który przejmuje część obciążeń poziomych i odciąża belki. Mechanizm polega na tym, że deski pracują jako rozprowadzające obciążenie na całą szerokość stropu, nie tylko na pojedynczą belkę. Praktyczną konsekwencją jest możliwość zmniejszenia obciążenia przypadającego na belkę o około 10 do 15 procent, co przekłada się na węższy rozstaw ugięcia lub większy dopuszczalny rozstaw belek.

Nie bez znaczenia pozostaje również rozwiązanie podparcia na wieńcu. Wieniec stropowy to element żelbetowy lub murowany, na którym belki spoczywają i to właśnie w tym miejscu rodzi się ryzyko. Jeśli kotwienie jest wykonane niedbale, belka może pracować jako wspornik zamiast jako belka swobodnie podparta, co całkowicie zmienia rozkład naprężeń. Kątowniki, śruby lub specjalne wieszaki montowane w wieńcu muszą przenosić zarówno siły pionowe, jak i utrzymywać belkę w stabilnej pozycji poziomej.

Zalecany rozstaw belek w zależności od rozpiętości

Normy budowlane i doświadczenie wykonawcze wypracowały pewien przedział wartości, który sprawdza się w zdecydowanej większości domów jednorodzinnych. Rozstaw belek stropowych drewnianych typowo zawiera się między 60 a 90 centymetrami, przy czym bliższe skrajności tego zakresu wiążą się z różnymi konsekwencjami. Rozstaw 60-centymetrowy oznacza więcej belek, większy ciężar konstrukcji i wyższy koszt, ale za to zapas sztywności, który procentuje ciszą podłogi przez pokolenia.

Dla rozpiętości do 4 metrów belki o przekroju 8 na 16 centymetrów można rozmieszczać co 70 do 80 centymetrów to układ, który spotyka się w wielu starych domach wiejskich i wciąż trzyma się mocno, o ile obciążenie użytkowe nie przekracza norm mieszkalnych. Problem zaczyna się, gdy rozpiętość rośnie: przy 5 metrach belki 8 na 16 centymetrów wymagają już rozstawu nie większego niż 60 centymetrów, a i tak ugięcie może być odczuwalne podczas chodzenia. W tym momencie świadomi wykonawcy sięgają po grubsze belki lub wprowadzają podciągi pośrednie.

Przy rozpiętości 4,5 metra jednej z najczęstszych w projektach domów z otwartym parterem belki o wymiarach 13 na 26 centymetrów pozwalają na rozstaw rzędu 70 do 80 centymetrów. Ta wartość odpowiada stosunkowi 1/5,6 do 1/6,4 rozpiętości, co mieści się w bezpiecznych widełkach. Rozstaw 80 centymetrów przy tym przekroju oznacza użycie sześciu belek na szerokość pomieszczenia sześć belek to kompromis między kosztem a sztywnością, który warto rozważyć, jeśli podłoga ma być wykończona deskami na pióro-wpust.

Idąc dalej: przy rozpiętości 6 metrów belki o przekroju 16 na 28 centymetrów można jeszcze rozmieszczać co 70 centymetrów, ale próba zwiększenia rozstawu do 90 centymetrów wymaga albo znacznie grubszych desek podłogowych, albo wprowadzenia dodatkowych elementów usztywniających w postaci blokad poprzecznych lub podciągów. Warto o tym pamiętać, bo to właśnie przy większych rozpiętościach błąd w ocenie rozstawu kosztuje najwięcej podłoga zaczyna uginać się w sposób widoczny i słyszalny, a naprawa wymaga ingerencji w całą konstrukcję.

Reguła 1/5 do 1/7 rozpiętości nie jest arbitralna wynika z fizyki zginania belek i z granicznych wartości ugięcia dopuszczalnych przez normy. Stosunek mniejszy niż 1/7 oznacza belki ustawione bardzo gęsto, co zwiększa zużycie drewna i utrudnia prowadzenie instalacji między belkami. Stosunek większy niż 1/5 to sygnał ostrzegawczy: belki są zbyt rzadko, co przy normalnych przekrojach prowadzi do nadmiernego ugięcia. W przypadku stropów drewnianych norma PN-EN 1995-1-1 dopuszcza ugięcie użytkowe nie większe niż 1/300 rozpiętości, co dla belki 4,5-metrowej oznacza maksymalnie 15 milimetrów.

Jak obliczyć rozstaw belek stropowych drewnianych

Przystępując do obliczeń, zacznij od określenia obciążeń to fundament, bez którego żadna matematyka nie ma sensu. Obciążenie stałe stropu składa się z ciężaru belek, warstwy izolacji akustycznej lub termicznej, konstrukcji sufitu i posadzki. Dla typowego stropu drewnianego z izolacją z wełny mineralnej i sufitem podwieszanym przyjmuje się wartość około 0,5 kilowutona na metr kwadratowy. Do tego dochodzi obciążenie użytkowe: 1,5 kilowutona na metr kwadratowy dla pomieszczeń mieszkalnych to wartość konserwatywna, która uwzględnia meble, ruch pieszy i margines bezpieczeństwa na przyszłe zmiany aranżacji.

Znając obciążenie przypadające na metr kwadratowy stropu, obliczysz obciążenie liniowe belki, mnożąc je przez rozstaw. Przy obciążeniu łącznym 2,0 kilowutona na metr kwadratowy i rozstawie 0,8 metra obciążenie liniowe belki wynosi 1,6 kilowutona na metr bieżący. Ta wartość wstawiana jest do wzoru na moment gnący M równego w razy L do kwadratu podzielone przez osiem dla rozpiętości 4,5 metra daje to moment na poziomie 4 kilowutonometrów. To nie jest jeszcze wartość, która powinna budzić niepokój, ale musimy ją porównać z nośnością belki.

Naprężenia zginające oblicza się ze wzoru sigma równe M podzielone przez W, gdzie W to wskaźnik oporu przekroju. Dla belki 13 na 26 centymetrów wskaźnik ten wynosi 13 razy 26 do kwadratu podzielone przez sześć, co daje około 1460 centymetrów sześciennych. Przy momencie gnącym 4 kilowutonometrów naprężenie zginające osiąga wartość około 7 niutonów na milimetr kwadratowy. Drewno sosnowe klasy C24 ma dopuszczalne naprężenie zginające na poziomie 12 niutonów na milimetr kwadratowy a więc mamy tu jeszcze znaczny margines bezpieczeństwa.

Sprawdzenie ugięcia wymaga wzoru na belkę swobodnie podpartą: delta równa się pięć w L do czwartej podzielone przez 384 razy E razy I. Podstawiając obciążenie liniowe 1,6 kilowutona na metr, rozpiętość 4,5 metra, moduł sprężystości sosny 11 gigapaskali i moment bezwładności belki 13 na 26 centymetrów, otrzymujemy ugięcie rzędu 13 milimetrów. Dla rozpiętości 4,5 metra ugięcie dopuszczalne to 15 milimetrów przy kryterium L/300 a więc belka spełnia warunek, choć margines jest widoczny gołym okiem.

Weryfikacja naprężeń ścinających schodzi na dalszy plan w przypadku belek stropowych, ale nie wolno jej pomijać. Wzór tau równe V podzielone przez b razy d pozwala oszacować naprężenia na podporach, gdzie siła poprzeczna V osiąga maksimum. Dla belki podpartej swobodnie V równa się w razy L podzielone przez dwa, co przy naszych parametrach daje wartość znacznie poniżej dopuszczalnych 1,5 niutona na milimetr kwadratowy dla sosny. Ścinanie staje się krytyczne przy bardzo dużych obciążeniach skupionych lub przy niediagnozowanych wadach drewna sękach, pęknięciach podłużnych ale w normalnej eksploatacji mieszkalnej nie stanowi problemu.

Typowe wymiary belek a ich rozstaw

Dobór przekroju belki i jej rozstawu to dwie strony tej samej monety zmieniając jeden parametr, automatycznie wpływasz na drugi. Belki o wymiarach 8 na 15 centymetrów sprawdzają się przy rozpiętościach do 3 metrów i rozstawie nie większym niż 60 centymetrów, co daje sztywną i pewną konstrukcję stropu nad małymi pomieszczeniami, takimi jak strychy użytkowe czy sutereny. Warto jednak wiedzieć, że takie belki przy rozstawie 80 centymetrów będą już pracować na granicy dopuszczalnych ugięć, a podłoga odczuwalnie zareaguje na każdy krok.

Przekrój 10 na 20 centymetrów otwiera nieco więcej możliwości: przy rozpiętości 3,5 metra rozstaw 70 centymetrów zapewnia komfort akustyczny i brak odczuwalnego uginania. To wymiar, który często pojawia się w domach z poddaszem użytkowym, gdzie belki stropowe jednocześnie stanowią konstrukcję podłogi na górze i sufitu na dole. W takich przypadkach belki są odsłonięte, co oznacza, że każdy defekt mechaniczny będzie widoczny dlatego przy odsłoniętych belkach warto zwiększyć sztywność poprzez zmniejszenie rozstawu lub zwiększenie przekroju.

Belki 13 na 26 centymetrów to chleb powszedni projektantów stropów nad dużymi salonami i otwartymi przestrzeniami. Przy rozpiętości 4,5 metra rozstaw 70 do 80 centymetrów pozwala na użycie desek podłogowych grubości 24 do 28 milimetrów na pióro-wpust bez dodatkowego usztywnienia. Jeśli zdecydujesz się na rozstaw 90 centymetrów przy tym samym przekroju, konieczne będzie albo zwiększenie grubości desek do 35 milimetrów, albo wprowadzenie poprzecznych blokad co drugą belkę, które rozdzielą obciążenie na większą liczbę elementów.

Największe przekroje 19 na 28 centymetrów i większe spotyka się w stropach nad rozpiętościami przekraczającymi 6 metrów lub w budynkach użyteczności publicznej, gdzie obciążenia użytkowe są wyższe. Przy tak dużych belkach rozstaw może sięgać 90 centymetrów, ale wymaga to bardzo starannego zaprojektowania węzłów podporowych i często wzmocnienia podciągami. W domach jednorodzinnych belki tego kalibru to raczej element konstrukcji dachowej niż stropowej, chyba że mowa o budynku z bardzo dużym otwartym parterem i drugą kondygnacją w formie antresoli.

Normy i wytyczne dotyczące rozstawu belek

Polskie przepisy budowlane w zakresie konstrukcji drewnianych opierają się na Eurokodzie 5, czyli normie PN-EN 1995-1-1, która definiuje między innymi graniczne ugięcia stropów. Dla stropów mieszkalnych norma dopuszcza ugięcie użytkowe nie większe niż 1/300 rozpiętości, co oznacza, że przy rozpiętości 4 metrów podłoga może ugiąć się maksymalnie o 13 milimetrów bez odczuwalnego dyskomfortu. Wartość ta może być zaostrzona do 1/500 w przypadku stropów nad pomieszczeniami wymagającymi szczególnej precyzji, na przykład nad laboratoriami czy salami koncertowymi.

Warunki techniczne WT 2021 wprowadzają dodatkowe wymagania dotyczące izolacyjności akustycznej stropów, które pośrednio wpływają na projektowanie rozstawu belek. Izolacyjność akustyczna przegród rozdzielających kondygnacje zależy między innymi od masy powierzchniowej stropu i od ciągłości konstrukcji. Belki drewniane, nawet wypełnione izolacją akustyczną, mają tendencję do przewodzenia dźwięków uderzeniowych stąd konieczność stosowania podkładów podłogowych tłumiących lub konstrukcji dwupoziomowych z oddzielonymi warstwami nośnymi i wykończeniowymi.

Odporność ogniowa stropów drewnianych to aspekt, który przy projektowaniu rozstawu belek może wydawać się odległy, ale ma swoje konsekwencje. Przekrój belki musi zapewniać wystarczającą masę drewna, która przy spalaniu z zewnątrz zachowa nośność przez wymagany czas. Belki o przekroju mniejszym niż 10 na 14 centymetrów wymagają dodatkowych zabiegów ochronnych lub nie mogą być stosowane w budynkach o określonej kategorii zagrożenia pożarowego. Przy projektowaniu rozstawu belek w budynku wielorodzinnym warto sprawdzić klasę odporności ogniowej wymaganą przez przepisy dla danej kategorii budynku.

Podsumowując kwestię norm i wytycznych: Eurokod 5 podaje zasady obliczeń, WT 2021 definiują wymagania eksploatacyjne, a na poziomie wykonawczym obowiązują zasady sztuki ciesielskiej przekazywane przez pokolenia rzemieślników. Żadna norma nie zastąpi zdrowego rozsądku i znajomości fizyki konstrukcji belka, która spełnia warunki normowe, ale jest źle zamocowana w wieńcu, będzie pracowała nieprzewidywalnie. Podobnie belka o idealnie dobranym rozstawie, ale z desek podłogowych zbyt cienkich jak na zamierzony rozstaw, zacznie skrzypieć po pierwszym sezonie grzewczym.
