Strop Moniera – Tajemnica starego żelbetu, który nadal trzyma

Jeśli kiedykolwiek stałeś pod sufitem starej kamienicy i zauważyłeś charakterystyczny wzór żeberek przecinających tynk w równych odstępach, prawdopodobnie miałeś do czynienia ze stropem moniera. Ten system konstrukcyjny z przełomu XIX wieku do dziś stanowi jeden z najtrwalszych i najbardziej tajemniczych elementów zabytkowej architektury. Niestety, wiele z tych konstrukcji zbliża się właśnie do krytycznego momentu, w którym decyzja o naprawie lub wymianie może zaważyć nad losem całego budynku.

• Historia i rozwój stropów moniera w XIX-wiecznym budownictwie
• Typowe uszkodzenia stropów moniera i ich przyczyny
• Nowoczesne metody naprawy i wzmacniania stropów moniera
• Strop Moniera pytania i odpowiedzi

Historia i rozwój stropów moniera w XIX-wiecznym budownictwie

Strop moniera wywodzi swoją nazwę od Józefa Moniera, francuskiego ogrodnika, który w 1849 roku opatentował metodę wzmacniania betonu prętami stalowymi. Początkowo technologia ta służyła do produkcji donic i mebli ogrodowych, jednak szybko dostrzeżono jej potencjał w budownictwie. Już w latach sześćdziesiątych XIX wieku pierwsze stropy tego typu pojawiły się w budynkach przemysłowych, a następnie rozprzestrzeniły się na kamienice i obiekty użyteczności publicznej. System okazał się rewolucyjny, ponieważ łączył nośność stali z trwałością betonu, tworząc konstrukcję znacznie lżejszą od tradycyjnych sklepień ceglastych.

Wczesne realizacje stropów moniera opierały się na belkach żeliwnych, które stanowiły główny element nośny. Belki te, produkowane w odlewach, charakteryzowały się profilem dwuteowym i rozstawiano je w odstępach od 0,8 do 1,5 metra. Przestrzenie między nimi wypełniano płytami ceramicznymi lub betonowymi, które po związaniu tworzyły sztywną tarczę współpracującą z belkami. Ten układ pozwalał na przenoszenie obciążeń użytkowych rzędu 300-600 kilogramów na metr kwadratowy, co w zupełności wystarczało do potrzeb budynków mieszkalnych trzech lub czterech kondygnacji.

Z czasem belki żeliwne zaczęły ustępować miejsca profilom stalowym, co znacząco poprawiło parametry konstrukcji. Stal oferowała lepszą plastyczność, wyższą wytrzymałość na rozciąganie i mniejszą podatność na kruche pękanie. W efekcie rozpiętości stropów mogły wzrosnąć nawet do 6-8 metrów bez pośrednich podpór, co otworzyło nowe możliwości projektowe dla architektów epoki. Budynki zyskiwały większą elastyczność w aranżacji wnętrz, a konstruktorzy otrzymali narzędzie do tworzenia przestrzeni wcześniej nieosiągalnych.

Charakterystycznym elementem stropów moniera były płyty ceramiczne zbrojone stalowymi płaskownikami, stanowiące alternatywę dla masywnych płyt żelbetowych. Rozwiązanie to, określane czasem mianem systemu Kleina od nazwiska belgijskiego inżyniera, łączyło zalety ceramiki budowlanej z wytrzymałością stali. Płaskowniki o średnicy 8-12 milimetrów układano równolegle do belek nośnych, a następnie zalewano warstwą betonu o grubości 60-120 milimetrów. Taka konstrukcja osiągała nośność do 400 kilogramów na metr kwadratowy przy stosunkowo niewielkiej masie własnej.

Polska strop moniera 19 ， 。 ， ， 。 、 ， （ ） 。 ， stropów masywnych ， 。

Konstrukcja stropu moniera w swojej klasycznej formie składa się z trzech współpracujących ze sobą warstw. Dolna część to zbrojenie rozproszone w postaci siatek lub pojedynczych prętów, przenoszące naprężenia rozciągające. Środkowa strefa betonowa chroni stal przed korozją i zapewnia przyczepność między materiałami. Górna warstwa stanowi płaszczyznę użytkową, która przekazuje obciążenia na belki nośne. Współpraca tych elementów możliwa jest dzięki zasadzie przyczepności, opisanej w normie PN-EN 1992, według której naprężenia mogą być przekazywane na granicy stal-beton poprzez adhezję, tarcie i mechaniczną blokadę.

Typowe uszkodzenia stropów moniera i ich przyczyny

Ponad 150 lat eksploatacji pozostawiło swój ślad na stropach moniera w całej Polsce. Najpoważniejszym problemem, z którym spotykają się inżynierowie zajmujący się renowacją, jest korozja zbrojenia. Proces ten zachodzi stopniowo, początkowo nie dając widocznych symptomów, a z czasem prowadząc do katastrofalnego obniżenia nośności. Chlor, obecny w wodzie opadowej, śniegu gromadzonym na stropodachach czy nawet w powietrzu miejskim, przenika przez mikropęknięcia betonu i inicjuje reakcję elektrochemiczną na powierzchni stali. W efekcie pręty pokrywają się warstwą rdzy, która zwiększa swoją objętość nawet sześciokrotnie w porównaniu z wyjściowym metalem.

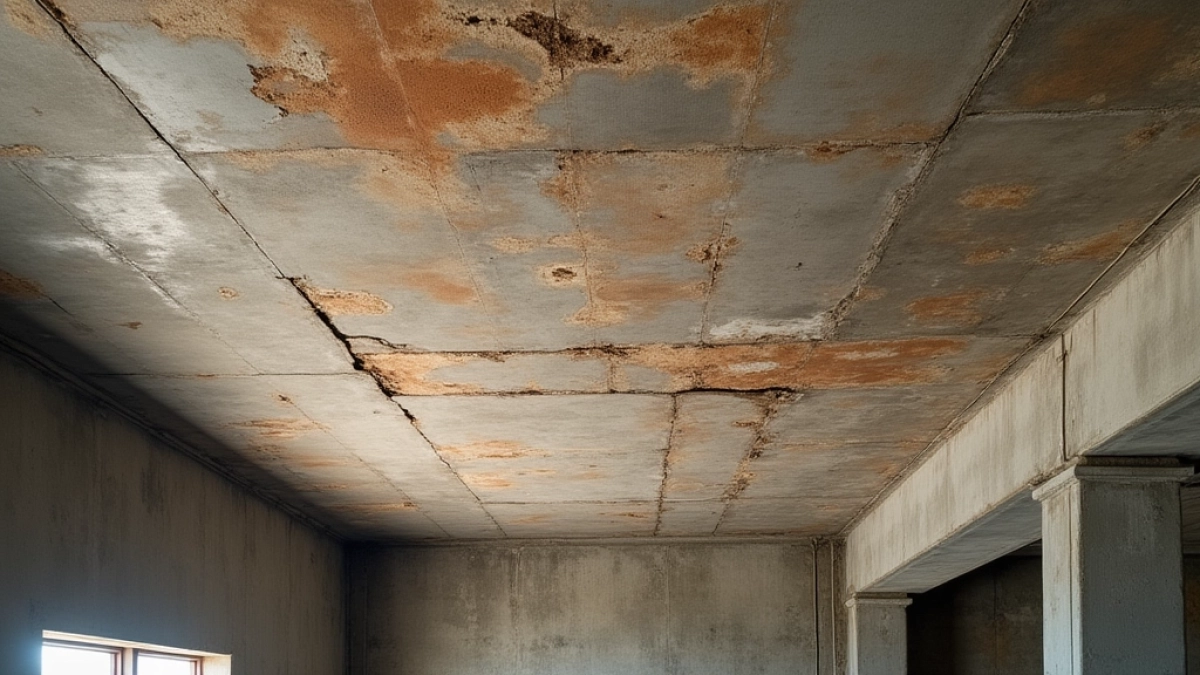

Ekspansja korozyjna generuje siły, które rozpychają otaczający beton, powodując jego odspajanie i pękanie. Typowy obraz uszkodzenia obejmuje wybrzuszenia na powierzchni sufitu, widoczne smugi rdzy oraz charakterystyczne rysy przebiegające wzdłuż linii zbrojenia. W przypadku stropów Kleina, gdzie płaskowniki ułożone są pojedynczo, korozja postępuje szczególnie szybko, ponieważ przekrój stalowy jest niewielki, a warstwa ochronna betonu nad płaskownikiem często nie przekracza 15-20 milimetrów. Mieszkańcy starych kamienic opisują zjawisko spadających fragmentów tynku połączonych z nalotem korozji jako pierwszy niepokojący sygnał.

Nadmierne ugięcia stanowią drugą, równie groźną formę degradacji stropów moniera. Belki stalowe, pracując pod stałym obciążeniem, ulegają odkształceniom, które w skali wieloletniej kumulują się w widoczne wygięcie płyty. norma PN-EN 1993 dopuszcza ugięcia chwilowe do wartości L/250, gdzie L oznacza rozpiętość elementu, jednak w starych stropach spotyka się deformacje przekraczające nawet L/100. Takie wartości świadczą o przekroczeniu granicy sprężystości materiału i powstaniu trwałych odkształceń plastycznych. Efektem jest nie tylko nieestetyczny wygląd sufitu, ale przede wszystkim obniżenie sztywności całej konstrukcji i przesunięcie obciążeń na ściany nośne w sposób nieprzewidziany w projekcie.

Wilgoć technologiczna wbudowana w beton podczas budowy stropu również odgrywa istotną rolę w jego degradacji. Proces karbonatyzacji, czyli wnikania dwutlenku węgla do struktury betonu, obniża jego pH z typowej wartości 12-13 do poziomu poniżej 9. W tak zakwaszonym środowisku warstwa pasywna chroniąca stal ulega rozpadowi, a korozyjny proces może zainicjować się nawet przy braku chlorków. Wilgotność względna powietrza powyżej 60 procent intensyfikuje ten mechanizm, dlatego stropy w budynkach bez ogrzewania lub z niesprawną wentylacją wykazują przyspieszoną degradację.

Przeciążenie konstrukcji stanowi odrębną kategorię uszkodzeń, wynikającą ze zmiany sposobu użytkowania budynku na przestrzeni dekad. Początkowo stropy projektowano na obciążenia użytkowe rzędu 150-200 kilogramów na metr kwadratowy, odpowiadające wagę mebli, osób i lekkich ścian działowych. Współczesne wymagania, na przykład w budynkach użyteczności publicznej, mogą wymagać nośności przekraczającej 500 kilogramów na metr kwadratowy. Dodanie nowych warstw posadzkowych, instalacji ciężkich maszyn lub pięter technicznych przekracza rezerwy konstrukcyjne wbudowane w stary strop, prowadząc do nadmiernych odkształceń i rys.

Zaburzenia w schemacie konstrukcyjnym powstające podczas adaptacji poddaszy lub likwidacji ścian działowych osłabiają rozkład sił wewnętrznych w stropie. Usunięcie podciągów lub przebicie otworów w newralgicznych miejscach eliminuje punkty podparcia przewidziane w oryginalnym projekcie. Belki, które pierwotnie pracowały jako elementy trójprzegubowe lub swobodnie podparte, zaczynają funkcjonować jako belki ciągłe o zmienionej geometrii, generując momenty zginające w strefach, gdzie zbrojenie nie zostało zaprojektowane. Rezultatem są charakterystyczne rysy układające się w linie diagonalne na sufitach.

Nowoczesne metody naprawy i wzmacniania stropów moniera

Wzmocnienie stropu profilami stalowymi stanowi najczęściej stosowaną metodę naprawy belek żeliwnych i stalowych. Rozwiązanie polega na zamontowaniu dodatkowych kształtowników (dwuteowników, ceowników lub kszątowników) pod istniejącymi belkami lub w ich osi, połączonych z konstrukcją za pomocą śrub kotwiących lub spoin. Nowy element przejmuje część obciążenia, odciążając zużyty profil i ograniczając jego ugięcie. Technika ta zachowuje charakter zabytkowy stropu, ponieważ profile stalowe montuje się od spodu, nie naruszając widocznej powierzchni sufitu.

Zbrojenie CFRP, czyli taśmami z włókna węglowego, reprezentuje najnowocześniejsze podejście do wzmacniania konstrukcji żelbetowych. Materiał ten charakteryzuje się wytrzymałością na rozciąganie przekraczającą 2400 MPa przy gęstości zaledwie 1,6 grama na centymetr sześcienny, co czyni go idealnym rozwiązaniem tam, gdzie dodatkowy ciężar jest niepożądany. Taśmy przykleja się do powierzchni betonu za pomocą żywic epoksydowych, tworząc zewnętrzną warstwę nośną przejmującą naprężenia rozciągające. Technika ta sprawdza się szczególnie w przypadku belek zginanych i płyt pokrytych rysami.

Montaż CFRP wymaga precyzyjnego przygotowania powierzchni, obejmującego wyrównanie nierówności, oczyszczenie z luźnych fragmentów i odtłuszczenie podłoża. Taśmy układa się wzdłuż głównych kierunków naprężen, projektowanych na podstawie analizy stanu obciążeń konstrukcji. Nośność belki wzmocnionej CFRP może wzrosnąć nawet o 30-50 procent w stosunku do stanu przed naprawą, przy stosunkowo niewielkim nakładzie robocizny. Koszt materiałów i wykonania wynosi około 300-500 złotych za metr kwadratowy powierzchni wzmocnienia, jednak technologia wymaga nadzoru uprawnionego inżyniera i specjalistycznego sprzętu pomiarowego.

Sprężanie stropów moniera stanowi metodę umożliwiającą nie tylko przywrócenie, ale wręcz zwiększenie pierwotnej nośności konstrukcji. Technika polega na naciągnięciu lin stalowych przeprowadzonych przez specjalnie wykonane kanały w betonie, co wprowadza siły sprężające kompensujące obciążenia eksploatacyjne. Belki poddane sprężaniu osiągają ugięcia mniejsze nawet o 40 procent w porównaniu z elementami niesprężonymi przy tym samym obciążeniu, co pozwala na przejmowanie wyższych kategorii użytkowych.

Zastosowanie sprężania wymaga jednak szczegółowej analizy możliwości zakotwienia lin w istniejącej konstrukcji oraz sprawdzenia, czy ściany nośne przeniosą dodatkowe siły poziome generowane przez naciąg. Rozwiązanie to zaleca się głównie w budynkach przemysłowych i użyteczności publicznej, gdzie wymagania dotyczące nośności są podwyższone, a dostęp do konstrukcji umożliwia wykonanie przewiertów technologicznych. Koszt instalacji systemu sprężającego mieści się w przedziale 350-600 złotych za metr kwadratowy powierzchni stropu.

Iniekcja żywic epoksydowych do rys i spoin betoniczych pozwala na przywrócenie ciągłości konstrukcji w przypadku uszkodzeń ograniczonych do powierzchniowych pęknięć. Metoda ta skutecznie uszczelnia rysy o szerokości od 0,2 do 0,5 milimetra, wprowadzając pod ciśnieniem żywicę o niskiej lepkości, która wnika w strukturę pęknięcia i po związaniu tworzy trwałe połączenie. Strop odzyskuje sztywność, a ryzyko dalszej propagacji zarysowania zostaje zminimalizowane. Technika ta jest stosunkowo tania, wynosząca 80-150 złotych za metr bieżący wypełnionej rysy, jednak jej skuteczność ogranicza się do uszkodzeń nieobejmujących korozji zbrojenia.

Wymiana belek żeliwnych na stalowe profile dwuteowe stosowana jest w przypadkach, gdy korozja doszła do stadium uniemożliwiającego wzmocnienie zachowawcze. Proces wymaga tymczasowego podparcia stropu za pomocą stempli stalowych ustawionych w osi belki przeznaczonej do usunięcia, a następnie wycięcia zużytego elementu i wstawienia nowego. Nowa belka musi zostać osadzona na istniejących podporach, a połączenie z płytą ceramiczną lub betonową wymaga zastosowania łączników mechanicznych lub epoksydowych. Metoda ta gwarantuje najwyższą trwałość naprawy, jednak jej koszt, wynoszący 500-900 złotych za metr bieżący wymienianej belki, oraz uciążliwość dla użytkowników budynku sprawiają, że stosuje się ją jako rozwiązanie ostateczne.

Wybór metody naprawy powinien być poprzedzony szczegółową ekspertyzą techniczną, obejmującą inwentaryzację uszkodzeń, badania nieniszczące (ultrasonograficzne, magnetoskopowe) oraz analizę nośności według aktualnych norm PN-EN 1992 i PN-EN 1993. Inżynier diagnozujący strop moniera musi określić stopień korozji zbrojenia, ocenić przyczepność betonu do stali i oszacować rezerwy nośności wbudowane w konstrukcję. Na tej podstawie formułuje rekomendację, uwzględniającą zarówno skuteczność techniczną, jak i aspekty ekonomiczne oraz estetyczne.

Nie należy podejmować decyzji o naprawie stropu moniera na podstawie samego tylko oględzin wizualnych. Uszkodzenia korozyjne mogą przebiegać w głębi betonu, niewidoczne gołym okiem, podczas gdy powierzchnia wydaje się nietknięta. Koszt ekspertyzy technicznej, wynoszący typowo 3-8 tysięcy złotych dla kamienicy wielorodzinnej, jest wielokrotnie niższy od skutków zaniedbania, obejmujących zagrożenie bezpieczeństwa mieszkańców i koszty awaryjnej interwencji.

Współczesne tendencje w renowacji stropów moniera kładą coraz większy nacisk na zasady konserwatorskie, zalecając metody minimalnie inwazyjne i odwracalne. Zamiast masowych wymian stosuje się ukierunkowane wzmacnianie w strefach najbardziej obciążonych, pozostawiając nienaruszonymi fragmenty zachowane w dobrym stanie technicznym. Wybór materiałów naprawczych uwzględnia ich kompatybilność z oryginalną konstrukcją pod względem współczynnika rozszerzalności cieplnej, modułu sprężystości i przepuszczalności pary wodnej.

Po zakończeniu prac wzmacniających niezbędne jest założenie systemu monitoringu, pozwalającego na wczesne wykrycie ewentualnych nawrotów degradacji. Czujniki ugięcia, instalowane na powierzchni stropu, przekazują dane do centrali monitorującej, która alarmuje o przekroczeniu progów deformacji. Badania okresowe, wykonywane w odstępach trzy- lub pięcioletnich, obejmują pomiar potencjału korozyjnego na powierzchni zbrojenia i kontrolę grubości warstwy pokrywającej stal. Profilaktyka ta, choć generuje dodatkowe koszty eksploatacyjne, znacząco wydłuża żywotność naprawionego stropu i eliminuje ryzyko nagłych awarii.
