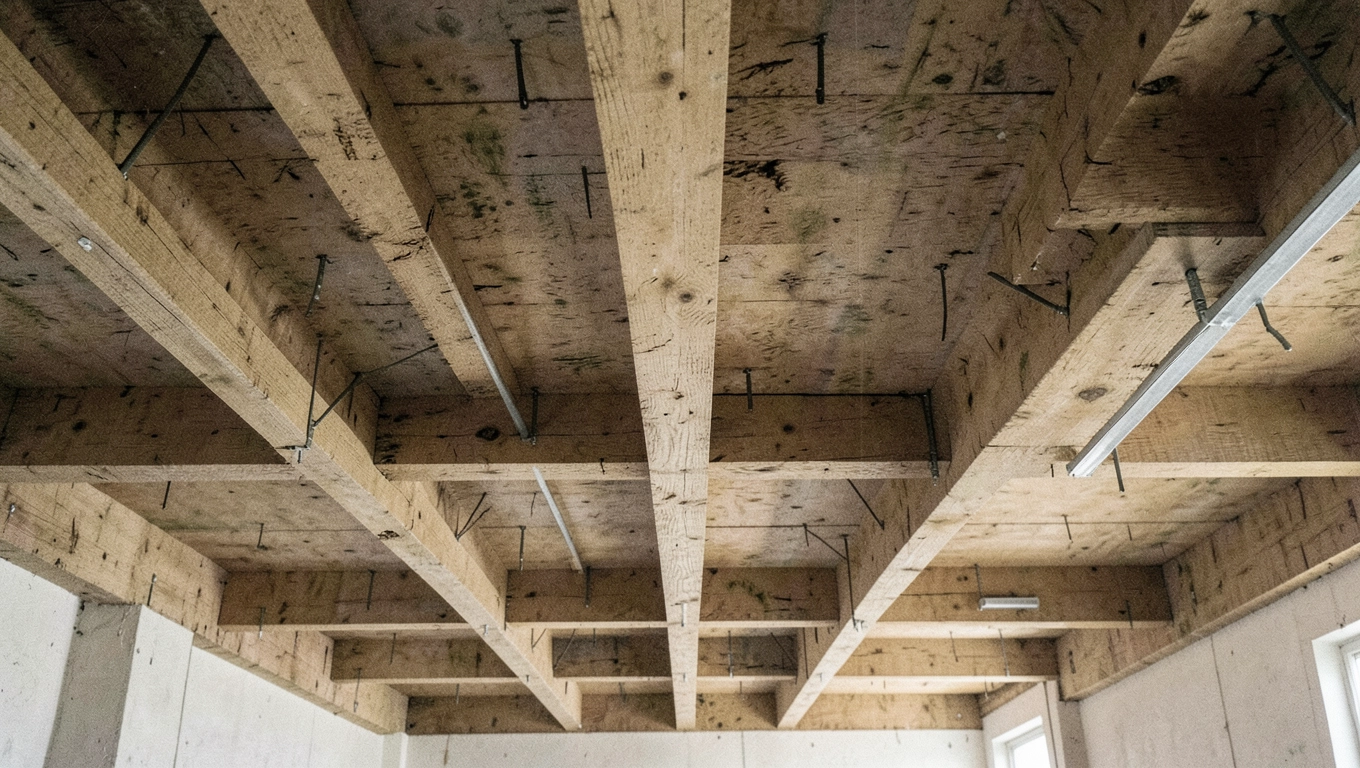

Wymiary belek stropowych – jak dobrać i sprawdzić

Planujesz strop i nie wiesz, czy belki, które zamówiłeś, wytrzymają obciążenie, zanim jeszcze pierwsza deska pójdzie na podłogę? Ten niepokój jest zupełnie racjonalny źle dobrany przekrój to nie tylko ugięta podłoga, ale realne zagrożenie strukturalne, które ujawnia się czasem dopiero po latach. Wymiary belek stropowych to zagadnienie, gdzie pozorna oszczędność na materialle przekłada się na kosztowne naprawy, a czasem na konieczność wzmacniania całej konstrukcji. Niniejszy tekst dostarcza konkretnych wartości rozpiętości, obciążenia, dopuszczalnych ugięć których potrzebujesz, aby podjąć decyzję opartą na liczbach, nie na domysłach.

• Rozstaw belek stropowych zalecane odległości osiowe
• Minimalne przekroje belek stropowych i ich dobór
• Dopuszczalne ugięcie belek normy i obliczenia
• Wybór wymiarów belek stropowych w zależności od rozpiętości
• Wymiary belek stropowych pytania i odpowiedzi

Rozstaw belek stropowych zalecane odległości osiowe

Odpowiedni rozstaw belek stropowych determinuje, jak obciążenie użytkowe rozkłada się na poszczególne elementy nośne. Zbyt duży interwał sprawia, że pojedyncza belka pracuje na granicy swojej nośności, co skutkuje nadmiernym ugięciem i generuje niebezpieczne naprężenia wzdłuż włókien drewna. Zbyt mały rozstaw to z kolei marnotrawstwo materiału każda dodatkowa belka to dodatkowy koszt, który nie przekłada się na proporcjonalną poprawę sztywności konstrukcji.

W praktyce budowlanej przyjęło się, że optymalny rozstaw osiowy belek stropowych w budynkach mieszkalnych mieści się w przedziale od 60 do 90 centymetrów. Ten zakres nie jest przypadkowy wynika z ekonomicznej równowagi między zużyciem drewna a sztywnością gotowego stropu. Przy typowym obciążeniu użytkowym rzędu 150 kilogramów na metr kwadratowy belki rozstawione co 60 centymetrów zapewniają rezerwę bezpieczeństwa, natomiast rozstaw 80-90 centymetrów sprawdza się w konstrukcjach, gdzie belki mają większy przekrój i krótszą rozpiętość.

Decydując się na konkretną wartość, należy wziąć pod uwagę grubość deski podłogowej oraz rodzaj poszycia stropu. Grubsze deski lub płyty OSB o grubości 25 milimetrów pozwalają na większy rozstaw belek, ponieważ sama płyta podłogowa przejmuje część obciążenia i rozkłada je na sąsiednie belki. Cienkie deski sosnowe o grubości 22 milimetrów wymagają gęstszego podparcia, aby uniknąć efektu uginania się podłogi podczas chodzenia.

W stropach między kondygnacyjnych, gdzie obciążenie zmienne jest wyższe niż na poddaszu użytkowym, standardem staje się rozstaw 60-70 centymetrów. Taka wartość uwzględnia dynamikę użytkowania chodzenie, przesuwanie mebli, hałas które generują obciążenia udarowe. Belki rozstawione zbyt szeroko przenoszą drgania na całą płaszczyznę stropu, co objawia się nieprzyjemnym „pływaniem" podłogi.

Warto pamiętaą, że rozstaw belek musi być jednolity na całej długości stropu. Miejscowe zmniejszenie interwału na przykład w pobliżu ściany nośnej tworzy strefę o podwyższonej sztywności, co prowadzi do koncentracji naprężeń i nierównomiernego osiadania konstrukcji. Jeśli geometria budynku wymaga niestandardowego rozstawu, należy to uwzględnić w obliczeniach statycznych całego stropu.

Minimalne przekroje belek stropowych i ich dobór

Minimalny przekrój belki stropowej to wartość, poniżej której drewno nie jest w stanie przenieść zakładanych obciążeń bez przekroczenia dopuszczalnych naprężeń zginających. Dla belek sosnowych i świerkowych stosowanych w budynkach mieszkalnych przyjmuje się minimalny przekrój 38 × 185 milimetrów są to wartości uwzględniające wytrzymałość drewna klasy C24 na zginanie. Belki o mniejszym przekroju, nawet przy niewielkiej rozpiętości, nie zapewniają wystarczającego marginesu bezpieczeństwa.

Wymiary belek stropowych dobiera się na podstawie trzech parametrów: rozpiętości, obciążenia oraz gatunku drewna. Gatunek determinuje wytrzymałość na zginanie dąb osiąga wartość około 22 MPa dla drewna litego, podczas gdy sosna klasy C24 to około 20 MPa. Różnica wydaje się niewielka, ale przy długich rozpiętościach przekłada się na konieczność stosowania belek o przekroju większym nawet o 15 procent.

Drewno klejone warstwowo, oznaczone jako KVH lub LVL, pozwala na zmniejszenie przekroju przy zachowaniu tej samej nośności. Belka KVH o wymiarach 60 × 160 milimetrów osiąga wytrzymałość równoważną drewnu litemu o przekroju 80 × 200 milimetrów. Mechanizm tkwi w jednorodności struktury klejone warstwy eliminują wady naturalne drewna, takie jak sęki czy nierównomierny układ włókien, które w belce litej stanowią potencjalne punkty osłabienia.

Przy doborze przekroju należy również uwzględnić wysokość belki w kontekście całkowitej grubości stropu. Belka zbyt niska w stosunku do rozpiętości ugina się nadmiernie nawet przy właściwej nośności. Zasada inżynieryjna mówi, że stosunek wysokości belki do jej rozpiętości powinien wynosić minimum 1:20 dla stropów użytkowych. Belka o wysokości 200 milimetrów powinna zatem obsługiwać rozpiętość nie większą niż 4 metry.

Minimalne przekroje podlegają również normom budowlanym. Norma PN-EN 1995-1-1 określa nie tylko wytrzymałość, ale i warunki pożarowe w budynkach, gdzie belki pełnią funkcję widocznego elementu wnętrza i nie są osłonięte płytą gipsowo-kartonową, wymagany przekrój musi uwzględniać tempo spalania drewna, które wynosi około 0,8 milimetra na minutę dla miękkich gatunków iglastych.

Dopuszczalne ugięcie belek normy i obliczenia

Dopuszczalne ugięcie belki stropowej to wartość, której przekroczenie oznacza nie tylko dyskomfort użytkowników, ale również uszkodzenie warstw wykończeniowych pękające tynki, rozchodzące się fugi, skrzypiące podłogi. Norma budowlana PN-EN 1995-1-1 ustala, że dla stropów mieszkalnych ugięcie użytkowe nie może przekraczać 1/300 rozpiętości belki. Belka o długości 6 metrów może zatem ugiąć się maksymalnie 20 milimetrów pod pełnym obciążeniem.

Mechanizm powstawania ugięcia w belce zginanej wynika z fizyki materiału dolna strefa belki ulega rozciąganiu, górna kompresji. Drewno, jako materiał anizotropowy, reaguje na te siły w sposób zróżnicowany w zależności od kierunku włókien. Włókna ułożone równolegle do osi belki pracują najefektywniej, natomiast ugięcie zwiększa się gwałtownie, gdy obciążenie działa prostopadle do płaszczyzny słojów.

Obliczenia ugięcia uwzględniają trzy składowe: ugięcie natychmiastowe, które następuje bezpośrednio po obciążeniu, ugięcie od odkształceń skurczowych związanych z utratą wilgoci przez drewno, oraz ugięcie pełzania, które narasta przez miesiące i lata pod wpływem długotrwałego obciążenia stałego. Współczynnik pełzania dla drewna miękkiego wynosi około 0,6-0,8, co oznacza, że ugięcie końcowe może być nawet o 80 procent wyższe niż wartość zmierzona bezpośrednio po obciążeniu.

Współczynnik bezpieczeństwa przy obliczeniach nośności belek stropowych przyjmuje się na poziomie 1,5 do 2,0. Wartość ta kompensuje niepewności związane z rzeczywistymi właściwościami drewna wilgotność w momencie montażu różni się od zakładanej w projekcie, a wytrzymałość poszczególnych partii drewna może odbiegać od wartości średnich dla danej klasy. Stosowanie współczynnika bezpieczeństwa nie jest formalnością to realna rezerwa, która chroni konstrukcję w sytuacjach odstających od normy, takich jak nadmierne obciążenie magazynowe czy intensywne opady zwiększające wilgotność drewna.

Sprawdzenie ugięcia wykonywane jest zazwyczaj po obliczeniu momentu zginającego i porównaniu go z nośnością przekroju. Jeśli ugięcie przekracza wartość dopuszczalną, projektant ma dwie drogi: zwiększyć wysokość belki lub zmniejszyć jej rozpiętość poprzez dodanie podpory pośredniej. Druga opcja jest często ekonomicznie uzasadniona belka krótsza o połowę może mieć przekrój mniejszy nawet o 40 procent przy zachowaniu tej samej nośności.

Wybór wymiarów belek stropowych w zależności od rozpiętości

Rozpiętość belki stropowej to odległość między dwoma punktami podparcia ścianami nośnymi, podciągami lub słupami. Im większa rozpiętość, tym wyższe momenty zginające działają na belkę, co wymaga zastosowania większego przekroju lub materiału o wyższej wytrzymałości. Praktyczna granica dla belek drewnianych z drewna litego to rozpiętość około 6 do 8 metrów, powyżej której ekonomicznie uzasadnione staje się przejście na belki klejone warstwowo lub konstrukcje mieszane.

Dla rozpiętości do 4 metrów belki z drewna sosnowego lub świerkowego o przekroju 80 × 200 milimetrów rozstawione co 60 centymetrów zapewniają nośność z marginesem bezpieczeństwa przekraczającym współczynnik 2,0. Takie belki mieszczą się w standardowej ofercie tartaków, są łatwe w transporcie i montażu, a ich sztywność wystarcza, aby ugięcie pozostało poniżej 1/500 rozpiętości przy typowym obciążeniu domu jednorodzinnego.

Przy rozpiętościach od 4 do 6 metrów konieczne staje się zwiększenie przekroju lub zmniejszenie rozstawu belek. Belki 100 × 240 milimetrów rozstawione co 70 centymetrów sprawdzają się w stropach międzykondygnacyjnych, gdzie obciążenie użytkowe sięga 200 kilogramów na metr kwadratowy. Warto rozważyć w tym przypadku belki KVH, które przy zachowaniu wysokości 240 milimetrów pozwalają na zmniejszenie szerokości do 80 milimetrów, co ma znaczenie przy ograniczonej przestrzeni stropu.

Belki o rozpiętości przekraczającej 6 metrów wymagają odrębnego podejścia projektowego. Drewno klejone warstwowo klasy GL24h osiąga wytrzymałość na zginanie rzędu 24 MPa przy wysokości przekroju dochodzącej do 400 milimetrów. Taki wymiar pozwala na przeniesienie obciążeń stropu o rozpiętości 8 metrów bez podpór pośrednich, jednak koszt takiej belki kilkukrotnie przewyższa cenę belki litej o zbliżonej nośności. Decyzja o wyborze materiału musi uwzględniać nie tylko koszt belek, ale i cenę dodatkowych podpór, które mogą być potrzebne przy zastosowaniu drewna litego.

Niezależnie od wybranej rozpiętości, wymiary belek stropowych muszą być sprawdzone pod kątemstateczności ogólnej. Belka smukła, wysoka i wąska może utracić nośność nie w wyniku przekroczenia naprężeń zginających, ale wskutek zwichrzenia nagłego obrotu przekroju wokół osi podłużnej. Zwichrzenie następuje bez wyraźnego ostrzeżenia i może doprowadzić do katastrofy konstrukcyjnej. Zapobiega się temu poprzez odpowiedni stosunek szerokości do wysokości belki dla belek wolnopodpartych powinien on wynosić minimum 1:4, co oznacza, że belka o wysokości 200 milimetrów musi mieć szerokość co najmniej 50 milimetrów.
