Strop drewniany konstrukcja – jak zaplanować i wykonać

Planujesz strop drewniany i chcesz mieć pewność, że konstrukcja wytrzyma dekady nie tylko tygodnie? Wiele osóbuje, że drewno to prosty temat, ale za tym pozornie oczywistym wyborem kryje się cały świat obliczeń, detali i pułapek, które odróżniają stropy działające bezgłośnie od tych, które skrzypią przy każdym kroku. Jeśli szukasz wiedzy, która pozwoli ci rozmawiać z wykonawcą na równej stopie i unikać błędów widocznych dopiero po latach trafiłeś dokładnie tam, gdzie trzeba.

• Wymiary i rozstaw belek w konstrukcji stropu drewnianego
• Dobór przekroju belek i nośność stropu drewnianego
• Podpory i oparcia belek w stropie drewnianym
• Montaż i wentylacja w konstrukcji stropu drewnianego
• Strop drewniany konstrukcja Pytania i odpowiedzi

Wymiary i rozstaw belek w konstrukcji stropu drewnianego

Podstawową zmienną decydującą o zachowaniu całego stropu jest rozstaw osiowy belek, potocznie nazywany rozstawem belek. W domach jednorodzinnych ta wartość oscyluje zazwyczaj między 60 a 90 centymetr, przy czym gęstsze rozmieszczenie pozwala stosować cieńsze deski podłogowe bez ryzyka ich ugięcia pod obciążeniem. Belki sosnowe o przekroju 8×24 centymetrów ułożone co 80 centymetrów swobodnie przenoszą obciążenie użytkowe rzędu 150 kilogramów na metr kwadratowy przy rozpiętości do 4,5 metra. Warto jednak pamiętać, że każdy dodatkowy metr rozpiętości wymaga albo zwiększenia wysokości belki, albo zmniejszenia rozstawu między nimi proporcja ta wynika wprost z zasad mechaniki belek, gdzie moment gnący rośnie z kwadratem rozpiętości.

Długość belek drewnianych w stropie jednokondygnacyjnym determinuje przede wszystkim odległość między podporami, czyli ścianami nośnymi lub podciągami. Standardowe belki sosnowe dostępne w tartakach osiągają długości do 6 metrów bez specjalnego zamówienia, natomiast na większe rozpiętości konieczne jest zastosowanie drewna klejonego warstwowo lub łączenie belek na zrąb. Przy rozpiętościach przekraczających 5 metrów inwestorzy coraz częściej decydują się na wiązary stropowe, czyli prefabrykowane konstrukcje z desek łączonych płytkami kolczastymi, które pozwalają pokonywać światło nawet 12 metrów bez podparć pośrednich.

Wysokość przekroju belki ma kluczowe znaczenie dla sztywności stropu, podczas gdy jej szerokość warunkuje możliwość mocowania podłogi i instalacji przeciąganych wzdłuż belek. Belki o wysokości 20 centymetrów i szerokości 8 centymetrów zapewniają wystarczającą powierzchnię do przybicia podsufitki lub zamontowania wieszaków sufitowych, a jednocześnie mieszczą się w standardowej palecie tartacznej. W przypadku stropów poddaszy użytkowych, gdzie przestrzeń między belkami wypełnia się izolacją termiczną, szersze belki o przekroju 10×24 centymetrów umożliwiają ułożenie grubszej warstwy wełny mineralnej bez mostków termicznych na burtach.

Zobacz także: Jak obliczyć nośność stropu drewnianego

Zależność między rozstawem a przekrojem belek opisuje norma PN-B-03150, która podaje dopuszczalne ugięcia w zależności od rodzaju obciążenia i warunków eksploatacji. Dla stropów mieszkalnych ugięcie maksymalne nie powinno przekraczać 1/300 rozpiętości, co w praktyce oznacza, że belka o długości 4 metrów może się ugiąć maksymalnie 13 milimetrów pod pełnym obciążeniem. Spełnienie tego warunku wymaga czasem zwiększenia wysokości przekroju o kilka centymetrów w stosunku do wstępnych założeń projektowych, zwłaszcza gdy strop ma przenosić cięższe obciążenia, na przykład w bibliotece z wysokimi regałami.

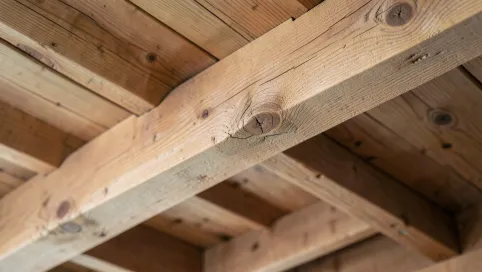

Dobór przekroju belek i nośność stropu drewnianego

Nośność stropu drewnianego wynika z trzech równań wytrzymałościowych: na zginanie, na ścinanie i na ugięcie, przy czym w praktyce projektowej decydujący jest najczęściej warunek ugięcia, a nie sam wytrzymałościowy. Belka sosnowa klasy C24 ma wytrzymałość obliczeniową na zginanie rzędu 22 megapaskali, co przy przekroju 8×24 centymetrów daje nośność ponad 3 tony w , ale to właśnie nadmierne ugięcie staje się czynnikiem limitującym przy typowych rozpiętościach domów jednorodzinnych. Innymi słowy, drewno jest wystarczająco mocne problemem jest jego sztywność, która przy zbyt dużych rozpiętościach sprawia, że strop sprawia wrażenie gumowatego pod nogami.

Drewno klejone warstwowo (GL24h lub GL28h) oferuje znacznie wyższą sztywność przy zachowaniu podobnej wytrzymałości, ponieważ warstwy o różnym kierunku włókien wzajemnie się usztywniają i eliminują wpływ sezonowych pęknięć. Belka klejona o wysokości 24 centymetrów osiąga moduł sprężystości o około 20 procent wyższy niż lite drewno sosnowe tego samego przekroju, co przekłada się na mniejsze ugięcie lub możliwość zwiększenia rozpiętości bez zmiany wymiarów. Kosztuje to odpowiednio więcej orientacyjnie 40-60 procent w porównaniu z drewnem litym ale w budynkach o dużych otwartych przestrzeniach różnica ta szybko rekompensuje się brakiem podciągów i słupów pośrednich.

Sprawdź: Jakie belki na strop drewniany 9m

Dębina, choć znacznie droższa od sosny, wyróżnia się wyższą gęstością i odpornością na ścieranie, dlatego bywa stosowana w stropach, gdzie belki pozostają widoczne jako element dekoracyjny sufitu. Przekrój belki dębowej można dobrać identycznie jak sosnowej, ponieważ wytrzymałość obu gatunków na zginanie jest zbliżona, natomiast różnica w sztywności jest minimalna i w praktyce pomijalna przy standardowych rozpiętościach. Warto jednak pamiętać, że dębina ma tendencję do nierównomiernego wysychania i paczenia, co wymaga użycia drewna o wilgotności poniżej 18 procent i odpowiedniego sezonowania przed montażem.

Obliczanie przekroju belki zaczyna się od określenia obciążenia całkowitego: ciężaru własnego stropu, obciążenia użytkowego oraz obciążeń zmiennych, takich jak śnieg na poddaszu lub ciężar mebli w sypialni na piętrze. Dla typowego stropu między kondygnacjami przyjmuje się obciążenie użytkowe 150 kilogramów na metr kwadratowy plus ciężar własny warstw konstrukcyjnych, co w sumie daje około 250 kilogramów na metr kwadratowy przy standardowym wykończeniu. Podstawiając te wartości do wzorów na moment gnący i ugięcie belki swobodnie podpartej, projektant otrzymuje wymaganą sztywność EI, a stąd dobiera wysokość przekroju z katalogów producentów drewna.

Łączenia i wzmocnienia w konstrukcji stropu drewnianego

Połączenia belek ze ścianami nośnymi to miejsca, w których koncentrują się największe siły i gdzie najczęściej pojawiają się błędy wykonawcze prowadzące do skrzypienia lub ugięć stropu. Klasycznym rozwiązaniem jest osadzenie końców belek w gniazdach wykutych w murze, przy czym głębokość oparcia powinna wynosić minimum 15 centymetrów dla belek o wysokości do 20 centymetrów i co najmniej 20 centymetrów dla wyższych przekrojów. Końcówkę belki przed w mur nawilża się preparatem grzybobójczym, owija papą izolacyjną i układa na warstwie zaprawy cementowej wyrównującej nierówności muru.

Dowiedz się więcej: Jak wzmocnić strop drewniany

Współcześnie coraz częściej stosuje się łączniki stalowe w kształcie kątowników lub widelców, które mocuje się do belki wkrętami do drewna lub gwoździami pierścieniowymi, a do muru kotwami chemicznymi lub dyblami. Takie połączenie umożliwia niewielkie przemieszczenia obrotowe belki pod obciążeniem, co jest istotne w budynkach nowych, gdzie przeguby stalowe przejmują naprężenia wynikające z osiadania konstrukcji. Wadą tego rozwiązania jest konieczność zabezpieczenia stali przed korozją każdy łącznik stalowy powinien być ocynkowany lub wykonany ze stali nierdzewnej, szczególnie w pomieszczeniach o podwyższonej wilgotności, jak łazienki czy pralnie.

Wzmocnienia w postaci nakładek i płytek stalowych stosuje się w miejscach, gdzie belka przenosi większe obciążenia skupione, na przykład pod ciężką ścianką działową lub w okolicy otworu schodowego. Nakładka przylegająca do bocznych powierzchni belki i przymocowana wkrętami rozmieszczonymi co 15 centymetrów zwiększa nośność na zginanie nawet o 30 procent, ponieważ stal przejmuje część momentu gnącego. Wzmocnienie to wymaga precyzyjnego dopasowania płytki do belki i spasowania otworów pod wkręty luzy między łącznikiem a drewnem powodują niedokładności montażowe objawiające się trzaskami podczas użytkowania.

Warto przeczytać: Jak wygląda strop drewniany

Łączenie belek na długości wzdłuż rozpiętości wykonuje się najczęściej na zrąb z językiem lub na nakładkę z dwóch stron, przy czym miejsce połączenia powinno wypadać w pobliżu podpory, gdzie moment gnący jest najmniejszy. Przesunięcie zrąbu o co najmniej 1,5 metra w sąsiednich belkach eliminuje powstawanie osłabionych przekrojów w jednym miejscu na całej szerokości stropu. W stropach o dużej rozpiętości, gdzie belki muszą być łączone na środku , stosuje się specjalne płytki ste , które przenoszą obciążenia lepiej niż lite drewno.

Podpory i oparcia belek w stropie drewnianym

Ściany nośne stanowiące podpory stropu muszą być zaprojektowane z rezerwą na obciążenia przekazywane przez belki, co oznacza konieczność sprawdzenia, czy mur wzdłuż całego oparcia ma wystarczającą nośność. Belka stropowa przekazuje na ścianę siłę pionową równą połowie obciążenia całkowitego stropu przypadającej na daną belkę, a ponadto siłę poziomą wynikającą z parcia wiatru lub temperatury. W ścianach wielowarstwowych, gdzie warstwa nośna jest zakryta izolacją termiczną, stosuje się specjalne konsole lub podwaliny stalowe, które rozkładają ten nacisk na większą powierzchnię muru.

Podciągi, czyli belki o większym przekroju prostopadłe do belek stropowych, pozwalają zmniejszyć rozpiętość swobodną belek i tym samym zredukować ich wymiary. W budynku z dwoma kondygnacjami podciąg umieszczony w stropu sprawia, że belki o długości 6 metrów można zastąpić dwoma rzędami belek o długości 3 metrów, co dramatycznie poprawia sztywność . Podciąg sam w sobie wymaga jednak solidnego oparcia na słupach lub ścianach nośnych, a jego wysokość jest zazwyczaj równa wysokości kondygnacji, co oznacza konieczność wygospodarowania przestrzeni na jego pomieszczenie w układzie pomieszczeń.

Może Cię zainteresować: Jaki przekrój belek na strop drewniany

W stropach poddaszy podpory belek stanowią często murłata, czyli pozioma belka drewniana ułożona na wieńcu ławy fundamentowej lub na specjalnej poduszcze betonowej. Murłata rozkłada obciążenie z beli poddaszowych na całą długość ściany szczytowej, co jest szczególnie istotne gdy ściana ta jest wykonana z lekkich materiałów, jak pustaki ceramiczne czy bloczki gazobetonowe. Grubość murłaty dobiera się do rozstawu krokwi lub wiązarów dachowych i wynosi zazwyczaj od 10 do 14 centymetrów, przy czym jej szerokość powinna odpowiadać grubości ściany nośnej poniżej.

Ławy stropowe, czyli wzmocnione pasy stropu nad ścianami nośnymi, pełnią funkcję rozkładającą obciążenia i usztywniającą w kierunku poziomym. W stosuje się belki dwuteowe o wysokości równej wysokości stropu, wypełnione izolacją termiczną od zewnątrz, lub klasyczne belki drewniane obudowane warstwą betonu tworzącą żelbetowy pas współpracujący z drewnem. W obu przypadkach łączenie ławy ze stropem wykonuje się za pomocą zbrojeniaspinającego przewieszanego przez belki co 30-40 centymetrów, co zapewnia ciągłość konstrukcji i ogranicza ugięcia różnicowe na ściany i stropu.

Montaż i wentylacja w konstrukcji stropu drewnianego

Montaż belek stropowych rozpoczyna się od wytyczenia osi na ścianach nośnych i sprawdzenia poziomu oparć przed przystąpieniem do układania pierwszego rzędu. Belki montuje się od jednej strony do drugiej, utrzymując stały rozstaw mierzony od osi do osi, przy czym tolerancja nie powinna przekraczać 5 milimetrów na całej długości ściany. Przed zamocowaniem każdej belki należy sprawdzić jej prostoliniowość i w razie wykrycia skrzywienia skierować je łukiem do góry, co po obciążeniu spowoduje niewielkie, ale korzystne wizualnie wypoziomowanie.

Podsufitka, czyli warstwa desek lub płyt przybita od spodu belek, pełni jednocześnie funkcję usztywniającą i stanowiącą podłoże pod wykończenie sufitu. Deski sosnowe grubości 2,5 centymetrów przybite prostopadle do belek co 30 centymetrów zwiększają sztywność 15 procent porównaniu z samymi belkami, ponieważ tworzą układ krzyżowy pracujący razem na zginanie i ścinanie. W podsufitkę można zastąpić płytami OSB grubości 18 milimetrów lub płytami gipsowo-kartonowymi, przy czym te ostatnie nie wnoszą praktycznie żadnego wkładu sztywnościowego i służą wyłącznie jako podłoże tynkarskie.

Wentylacja przestrzeni podstropowej jest krytyczna dla trwałości drewna i ochrony przed wilgocią, która w ciągu lat może doprowadzić do rozwoju grzybów lub pleśni. Strumień powietrza powinien przepływać swobodnie wzdłuż całej długości belek, co wymaga pozostawienia otworów wentylacyjnych w ścianach na wysokości podsufitki lub w jej samej, jeśli jest wykonana z desek z szczelinami dylatacyjnymi. Przekrój otworów wentylacyjnych powinien wynosić co najmniej 1/500 powierzchni przestrzeni wentylowanej, a w praktyce oznacza to otwory o wymiarach minimum 5×15 centymetrów na każde 10 metrów kwadratowych stropu.

Izolacja termiczna i akustyczna wypełniająca przestrzeń między belkami wykonuje się najczęściej z wełny mineralnej walcowanej, której sprężystość zapewnia szczelne wypełnienie docinania na wymiar. Grubość izolacji na stropie między kondygnacjami ogranicza wysokość belki i wynosi typowo od 10 do 18 centymetrów, co przy współczynniku przewodzenia lambda 0,035 daje opór cieplny R na poziomie 2,8-5,1 metra kwadratowego kelwina na wat. Izolacja akustyczna wymaga dodatkowo ułożenia na podłodze warstwy podkładu tłumiącego, na przykład płyt z wełny drzewnej lub korka, ponieważ samo wypełnienie między belkami tłumi dźwięki uderzeniowe przez podłogę.

Wykończenie dolnej powierzchni stropu, czyli sufitu, zależy od funkcji pomieszczenia i stylu aranżacji wnętrza. Widoczna podsufitka z surowych desek dębowych lub jesionowych stanowi efektowny element rustykalny lub industrialny, który wymaga jedynie zabezpieczenia lakierem lub olejem, natomiast w pomieszczeniach mieszkalnych owa wykończenie stanowi tynk gipsowy nakładany na płytę gipsowo-kartonową zamocowaną do belek za pomocą wieszaków stalowych. Płyty gipsowo-kartonowe przykręca się do profili UD przykręconych do bocznych powierzchni belek, co tworzy szczelinę powietrzną umożliwiającą ukrycie instalacji elektrycznej i wentylacyjnej ingerencji .

Podłoga górna spoczywa na warstwie desek nośnych przybitych prostopadle do belek lub na płycie OSB/MTG jako podłożu dla paneli lub płytek ceramicznych. Deski podłogowe grubości 2,5 centymetrów przybijane są do belek gwoździami wbijanymi ukośnie w wcześniejszego deski, co eliminuje widoczność łączeń i zapewnia ciche użytkowanie. Pod płytki ceramiczne na parterze stosuje się najczęściej płyty cementowe grubości 22 milimetry, które rozkładają obciążenia punktowe i chronią przed pękaniem fug w budynkach, trwa osiadanie .

Stropy drewniane sprawdzają się najlepiej w domach jednorodzinnych o lekkiej konstrukcji szkieletowej lub w budynkach poddawanych renowacji, gdzie zachowanie oryginalnej substancji wymaga materiałów kompatybilnych z historyczną zabudową. Wybór ten uzasadnia niska masa własna , która zmniejsza obciążenie fundamentów, oraz krótki czas montażu pozwalający na suchą budowę bez oczekiwania na wiązanie betonu. Decyzja o zastosowaniu stropu drewnianego powinna jednak uwzględniać warunki gruntowe na lub wysokim poziomie wód gruntowych dojść do nadmiernego osiadania, które w ach drewnianych objawia się nierównościami podłogi.
