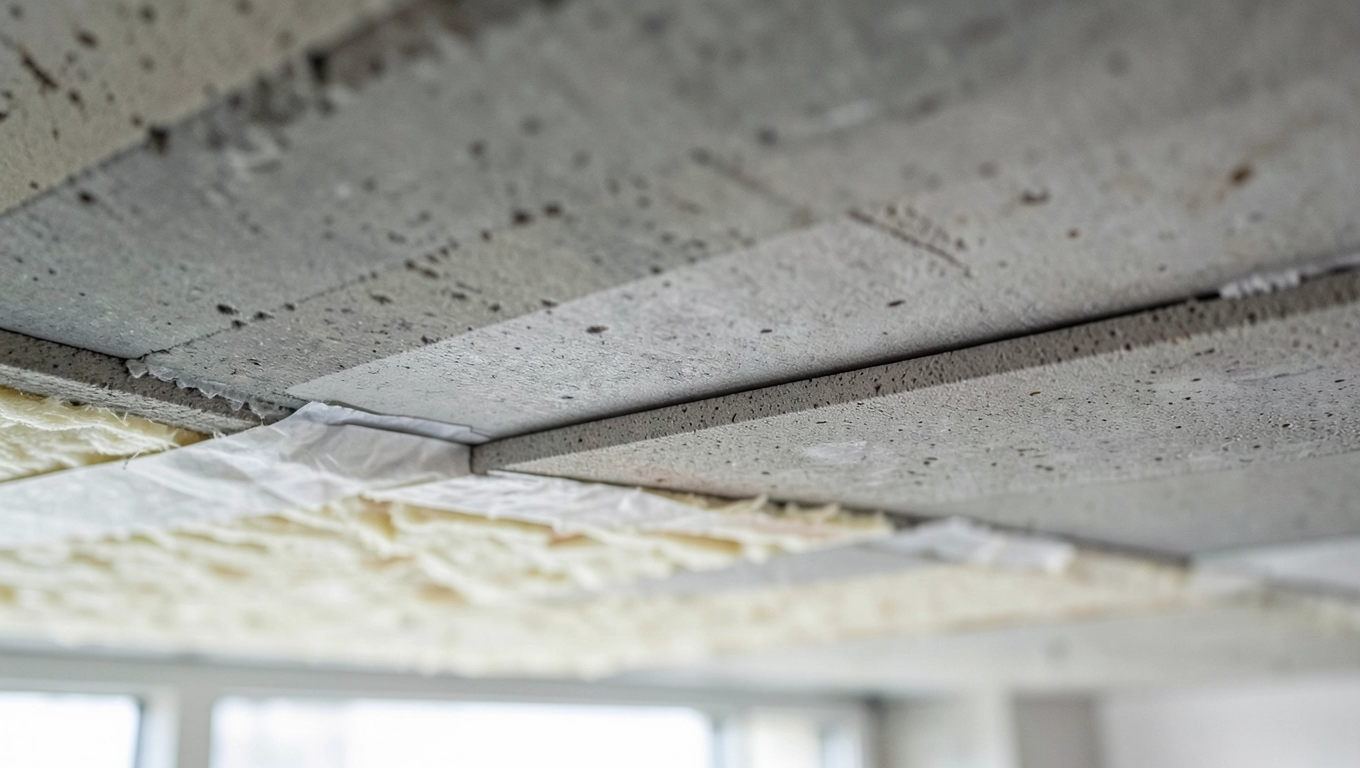

Warstwy podłogi na stropie żelbetowym – izolacja, jastrych, pływająca

Wilgoć pod podłogą to problem, który objawia się nieprzyjemnym zapachem, odspajającymi się płytkami i pleśnią w fugach i praktycznie zawsze wynika z tego samego błędu: złej kolejności warstw lub jej całkowitego pominięcia. W przypadku stropu żelbetowego sytuacja jest o tyle podstępna, że sama płyta wygląda solidnie i sucho, a mimo to woda kapilarna wędruje do warstw wykończeniowych miesiącami, zanim zauważysz pierwsze symptomy. Inwestorzy, którzy skontaktowali się z wykonawcą zbyt późno, wspominają zwykle o jednym: czuli się pewnie, bo strop był z betonu, a przecież beton to nie drewno. To właśnie ten komfort psychiczny bywa najdroższy kosztuje kilka dodatkowych warstw, które albo położysz na początku, albo wymienisz za kilka lat.

• Izolacja przeciwwilgociowa na stropie żelbetowym
• Izolacja termiczna i akustyczna na stropie żelbetowym
• Warstwa wyrównawcza (jastrych) na stropie żelbetowym
• Podłoga pływająca na stropie żelbetowym
• Warstwy podłogi na stropie żelbetowym pytania i odpowiedzi

Izolacja przeciwwilgociowa na stropie żelbetowym

Strop żelbetowy, choć z pozoru szczelny, jest wodoszczelny tylko w jednym kierunku od góry chroni przed zalaniem, ale od spodu nie stanowi bariery dla wilgoci gruntowej migrującej kapilarnie przez strukturę murów i przylegających elementów konstrukcyjnych. W budynku z piwnicą ta wilgoć napotyka na swojej drodze ściany fundamentowe, które w naturalny sposób izolują parter od gruntu, jednak sam strop nad piwnicą wymaga zabezpieczenia przed innym zjawiskiem dyfuzją pary wodnej z ogrzewanych pomieszczeń ku chłodniejszym warstwom konstrukcyjnym. Mechanizm jest tu prosty: ciepłe powietrze wewnątrz zawiera więcej wilgoci niż zimne, a gdy napotyka przegrodę o niższej temperaturze, para kondensuje, zamieniając się w wodę ciekłą dokładnie w miejscu styku warstw.

Folia polietylenowa układana bezpośrednio na stropie pełni podwójną rolę: bariery dla wody w stanie ciekłym oraz dla dyfuzji pary wodnej, ale jej grubość ma znaczenie fundamentalne. Folia o grubości 0,2 mm, powszechnie stosowana przy podłogach na gruncie, w przypadku stropu międzypiętrowego może okazać się niewystarczająca, ponieważ ciśnienie parcjalne pary generowane przez ogrzewanie podłogowe potrafi przenosić wilgoć przez mikroskopijne defekty w spoinach. Wykonawcy, którzy oszczędzają na folii i łączą ją tylko na zakładkę bez sklejenia taśmą, tworzą pozornie szczelną powierzchnię ale każdy zakład to potencjalny mostek kapilarny, przez który woda znajdzie drogę do warstw izolacyjnych.

Na stropie nad piwnicą ogrzewaną sytuacja różni się istotnie od podłogi na gruncie, ponieważ przestrzeń piwniczna stanowi bufor termiczny, który wyrównuje temperaturę obu stron stropu. To oznacza, że punkt rosy przesuwa się bliżej wewnętrznej powierzchni przegrody, a ryzyko kondensacji wewnątrz warstw podłogowych maleje, ale nie znika całkowicie. W starych budynkach, gdzie piwnice były wykorzystywane jako węzły cieplne z kotłami na węgiel, różnica temperatur między parterem a piwnicą potrafiła przekraczać 15°C taki gradient generował intensywną migrację pary, którą nowoczesne folie zatrzymują skutecznie, ale pod warunkiem ciągłości warstwy na całej powierzchni, bez pomijania narożników i przejść przez ściany.

W budynkach wielorodzinnych, gdzie stropy między kondygnacjami przenoszą obciążenia użytkowe znacznie przekraczające te spotykane w domach jednorodzinnych, hydroizolacja na stropie żelbetowym często przyjmuje formę folii tłoczonej lub membrany kubełkowej. Tłoczenie tworzy na powierzchni folii mikroskopijne komory powietrzne, które spełniają podwójną funkcję: ułatwiają odprowadzenie ewentualnej wilgoci przebijającej przez spoiny oraz stanowią pierwszą linię izolacji akustycznej od uderzeń. W praktyce oznacza to, że folia kubełkowa sprawdza się najlepiej tam, gdzie ryzyko przecieku z góry (awaria instalacji hydraulicznej u sąsiada) jest realne czyli w mieszkaniach na niższych kondygnacjach.

Ściany działowe stawiane na podłodze wymagają osobnego potraktowania w kontekście izolacji przeciwwilgociowej, ponieważ woda kapilarna wędruje przez mury nawet wtedy, gdy sam strop jest suchy. Przejście ściany przez warstwy podłogowe tworzy mostek, który omija folię izolacyjną i kieruje wilgoć bezpośrednio do jastrychu. Rozwiązaniem jest doprowadzenie hydroizolacji co najmniej 10 cm ponad poziom warstwy wykończeniowej i wykonanie jej szczelnego połączenia z izolacją ściany najczęściej poprzez wtórną membranę hydroizolacyjną nakładaną w narożniku przyległym do ściany. Ten szczegół, często pomijany przez ekipy wykończeniowe, decyduje o tym, czy podłoga przy ścianie będzie sucha za rok czy za dekadę.

Weryfikacja szczelności izolacji przed ułożeniem jastrychu to czynność, którą profesjonalni wykonawcy traktują jako obowiązkową, ale inwestorzy indywidualni omijają ją najczęściej w ramach oszczędności czasu. Test polega na zakryciu folii lub płyty OSB i pozostawieniu jej na 24 godziny jeśli pod płytą pojawi się wilgoć, oznacza to nieszczelność w warstwie izolacyjnej. Prosty test, który kosztuje jeden dzień pracy, a może uchronić przed kosztami wymiany całej podłogi.

Izolacja termiczna i akustyczna na stropie żelbetowym

Izolacja termiczna na stropie żelbetowym to nie tylko kwestia komfortu cieplnego to przede wszystkim aspekt ekonomiczny, który przekłada się na rachunki za ogrzewanie przez cały okres użytkowania budynku. Beton ma współczynnik przewodzenia ciepła lambda na poziomie 1,0-1,7 W/(m·K), podczas gdy najlepsze materiały izolacyjne osiągają wartości 0,022-0,040 W/(m·K). Ta różnica rzędu 25-75 razy oznacza, że nieizolowany strop żelbetowy zachowuje się termicznie jak sita ciepło ucieka przez niego błyskawicznie, a kocioł pracuje na zwiększonych obrotach, żeby utrzymać temperaturę w pomieszczeniu. W budynku z piwnicą nieogrzewaną, gdzie strop nad piwnicą oddziela ogrzewany parter od przestrzeni o temperaturze bliskiej zeru, brak izolacji termicznej generuje straty, które łatwo policzyć: przy powierzchni stropu 100 m² i różnicy temperatur 20°C straty przez nieizolowany beton wynoszą około 200 W na każdy stopień różnicy.

Wybór materiału izolacyjnego na stropie żelbetowym zależy od trzech parametrów: wytrzymałości na ściskanie, odporności na wilgoć oraz współczynnika lambda. Styropian EPS 100, najczęściej stosowany w podłogach mieszkalnych, oferuje wytrzymałość na ściskanie przy 10% odkształceniu na poziomie 100 kPa i współczynnik lambda 0,034-0,038 W/(m·K). Dla porównania, XPS (polistyren ekstrudowany) osiąga wytrzymałość 200-300 kPa przy tym samym współczynniku lambda, co czyni go materiałem pierwszego wyboru tam, gdzie podłoga musi przenosić obciążenia punktowe na przykład pod szafami wnętrzkami wypełnionymi książkami lub pod ciężkim sprzętem AGD.

Grubość izolacji termicznej na stropie żelbetowym regulują Warunki Techniczne, które dla stropów między kondygnacjami w budynkach mieszkalnych wymagają współczynnika U nie wyższego niż 0,15 W/(m²·K). Osiągnięcie tej wartości przy zastosowaniu styropianu EPS 100 oznacza konieczność ułożenia warstwy o grubości minimum 20 cm wymaganie, które w praktyce ogranicza wysokość pomieszczenia i komplikuje cokoły oraz przejścia instalacyjne. W nowych projektach architekci często rezygnują z tak grubych warstw na rzecz materiałów o niższym lambda, jak PIR (poliizocyjanurat) o współczynniku 0,022-0,026 W/(m·K), który pozwala zredukować grubość do 12-15 cm przy zachowaniu tych samych parametrów termicznych.

Izolacja akustyczna na stropie żelbetowym to zagadnienie równie istotne jak termiczna, a w budynkach wielorodzinnych wręcz ważniejsze, ponieważ norma PN-B-02151-3:2015 określa minimalne wymagane izolacyjności od dźwięków uderzeniowych. Strop żelbetowy sam w sobie charakteryzuje się zbyt małą masą powierzchniową, aby skutecznie tłumić dźwięki transmisji powietrznej, a jego sztywność sprawia, że dźwięki uderzeniowe kroki, przesuwane meble, stukot obcasów rozchodzą się po całej konstrukcji jak bęben. Rozwiązaniem jest wprowadzenie warstwy resilientnej, która dzięki niskiej sztywności dynamicznej pochłania energię uderzeń, zanim zdąży ona przejść do konstrukcji budynku.

Wełna mineralna o gęstości minimum 100 kg/m³, stosowana jako warstwa akustyczna pod jastrychem, osiąga wskaźnik ważonej izolacyjności od dźwięków uderzeniowych L'n,w na poziomie 20-25 dB w połączeniu ze stropem żelbetowym o grubości 14 cm. Dla porównania, sam strop żelbetowy grubości 20 cm osiąga wartość około 48 dB, co oznacza, że dźwięk kroków na górnej kondygnacji będzie słyszany w pomieszczeniu poniżej jako wyraźny stukot. Wprowadzenie warstwy resilientnej z wełny mineralnej obniża tę wartość do akceptowalnych 43 dB, co w praktyce oznacza, że rozmowa w sąsiednim mieszkaniu przestaje być uciążliwa, a kroki są redukowane do cichego szumu tła.

Łączenie funkcji termicznej i akustycznej w jednej warstwie jest możliwe, ale wymaga świadomego doboru materiałów i ich parametrów. Wełna mineralna spełnia obie funkcje jednocześnie jej otwarta struktura włóknista doskonale tłumi dźwięki, a niska przewodność cieplna zapewnia izolacyjność termiczną. Problem pojawia się przy zastosowaniu styropianu, który tłumi dźwięki uderzeniowe znacznie gorzej ze względu na zamkniętą strukturę komórkową i wysoką sztywność dynamiczną. Styropian EPS 100 o sztywności dynamicznej 30-50 MHz nie jest w stanie skutecznie absorbować energii uderzeń, co w budynkach wielolokalowych prowadzi do reklamacji sąsiedzkich i konieczności kosztownych przeróbek.

Warstwa wyrównawcza (jastrych) na stropie żelbetowym

Jastrych cementowy, zwany też wylewką, to warstwa, która w praktyce definiuje jakość całej podłogi od niej zależy, czy płytki będą leżeć płasko, czy panele będą trzeszczeć przy chodzeniu, czy warstwa wykończeniowa przetrwa dekadę bez napraw. Jego podstawowa funkcja to wyrównanie powierzchni stropu żelbetowego, ale w rzeczywistości pełni on znacznie więcej ról: rozkłada obciążenia punktowe na większą powierzchnię stropu, stanowi rezerwuar ciepła dla ogrzewania podłogowego i tworzy sztywną podstawę dla warstw wykończeniowych. Grubość jastrychu na stropie żelbetowym nie jest wartością arbitralną wynika z obliczeń statycznych i wymagań producentów warstw wykończeniowych.

Minimalna grubość jastrychu cementowego na stropie żelbetowym, zgodnie z normą PN-EN 13813, wynosi 35 mm dla warstw niezwiązanych i 25 mm dla warstw związanych mechanicznie ze stropem. W praktyce wykonawcy preferują grubości 45-60 mm, ponieważ cieńsze warstwy są bardziej podatne na spękania wynikające z skurczu wiązania i różnic temperatur. Skurcz cementu wynosi około 0,5-1 mm na metr bieżący w okresie wiązania i wysychania, co przy wylewce długości 6 metrów oznacza całkowite skurczenie rzędu 3-6 mm siły generowane przez ten proces muszą być kompensowane przez zbrojenie rozproszone lub dylatacje pośrednie.

Zbrojenie jastrychu to temat, który budzi kontrowersje nawet wśród doświadczonych wykonawców. Siatka stalowa z oczkami 10×10 cm i prętami fi 4 mm, tradycyjnie stosowana w jastrychach, nie zapobiega spękaniom, lecz jedynie utrzymuje je w linii prostej pęknięcie i tak powstanie, ale będzie mniej widoczne i mniej wpłynie na szczelność warstwy wykończeniowej. Nowoczesne podejście preferuje zbrojenie rozproszone w postaci włókien polipropylenowych dodawanych do mieszanki w ilości 0,5-1 kg na metr sześcienny włókna te ograniczają mikropęknięcia w pierwszej fazie wiązania, gdy cement jest najbardziej kruchy, i rozkładają naprężenia na znacznie większą liczbę mikrostruktur niż siatka stalowa.

Jastrych anhydrytowy różni się od cementowego fundamentalnie pod względem mechanizmu wiązania i właściwości użytkowych. Spoiwo anhydrytowe (gipsowy) wiąże bez reakcji chemicznej zużywającej wodę, co oznacza, że jastrych anhydrytowy nie skurczy się w takim stopniu jak cementowy samym mniejsze ryzyko spękań i możliwość układania większych powierzchni bez dylatacji. Dodatkowo płynność anhydrytu pozwala na wylewanie warstw o grubości już od 25 mm, co ma znaczenie w renovacjach, gdzie każdy centymetr wysokości pomieszczenia jest na wagę złota. Wadą jest wrażliwość na wilgoć anhydryt nie toleruje kontaktu z wodą, dlatego w łazienkach i kuchniach, gdzie ryzyko zalania jest realne, lepiej sprawdza się jastrych cementowy.

Przygotowanie stropu żelbetowego przed wylaniem jastrychu ma znaczenie krytyczne dla przyczepności i trwałości warstwy. Powierzchnia stropu musi być oczyszczona z kurzu, tłuszczu i resztek zaprawy każda zanieczyszczenie działa jak warstwa rozdzielająca, która osłabia połączenie między stropem a jastrychem. Eksperci zalecają zastosowanie środka gruntującego, który wnika w pory powierzchniowe betonu i tworzy most adhezyjny między starym a nowym materiałem. Gruntowanie jest szczególnie istotne w przypadku jastrychów cienkowarstwowych, gdzie brak przyczepności prowadzi do odspojenia całej płyty awarii, która objawia się głuchym odgłosem przy chodzeniu i nie podlega naprawie bez całkowitego skucia warstwy.

Czas schnięcia jastrychu to parametr, który inwestorzy najchętniej skracają, ale który w żaden sposób nie podlega kompromisom. Jastrych cementowy osiąga pełną wytrzymałość po 28 dniach od wylania, ale do układania warstw wykończeniowych wrażliwych na wilgoć (parkiet, panele laminowane) potrzeba minimum 6 tygodni przy grubości 5 cm i optymalnych warunkach wentylacji. Wilgotność szczątkowa jastrychu, mierzona metodą karbidową, powinna spaść poniżej 2% dla wykładzin elastycznych i poniżej 1,8% dla parkietów klejonych próby skrócenia tego okresu kończą się najczęściej wypaczeniem drewna, odspojeniem kleju lub powstawaniem pleśni pod laminatem.

Podłoga pływająca na stropie żelbetowym

Podłoga pływająca to termin, który w języku potocznym bywa nadużywany do opisu każdego rozwiązania, gdzie warstwa wykończeniowa nie jest przyklejona do podłoża prawdziwa definicja inżynierska jest znacznie bardziej precyzyjna. Podłoga pływająca to system, w którym warstwa nośna (jastrych) jest całkowicie oddzielona od konstrukcji budynku i od ścian działowych za pomocą elastycznej warstwy izolacyjnej, co oznacza, że dźwięki uderzeniowe generowane na powierzchni podłogi nie mają bezpośredniej drogi do struktury budynku. Ta separacja mechaniczna jest jedynym powodem, dla którego podłoga pływająca skutecznie izoluje akustycznie bez szczeliny dylatacyjnej i materiału resilientnego cała koncepcja traci sens.

Szczelina dylatacyjna wokół podłogi pływającej musi mieć szerokość co najmniej 10 mm na każdy metr długości ściany pokazuje, że sztywne 10 mm jest wystarczające dla powierzchni do 50 m², ale przy większych wymiarach szczelina musi być proporcjonalnie szersza, żeby umożliwić swobodne ruchy jastrychu bez nacisku na ściany. Materiał do wypełnienia szczeliny to najczęściej pianka polietylenowa (taśma dylatacyjna) lub specjalne profile kompensacyjne, które jednocześnie izolują akustycznie i termicznie mostek powstający wzdłuż ścian. Ekipy wykończeniowe, które usuwają nadmiar pianki przed montowaniem listew przypodłogowych, niszczą integralność systemu podłoga zaczyna stykać się ze ścianą, a izolacyjność akustyczna spada drastycznie.

System ogrzewania podłogowego w podłodze pływającej wymaga szczególnej uwagi przy doborze materiałów, ponieważ rury lub maty grzewcze muszą być całkowicie zatopione w jastrychu, który jednocześnie pełni funkcję akumulacyjną i przewodzącą ciepło. Jastrych anhydrytowy sprawdza się tu lepiej niż cementowy ze względu na wyższą przewodność cieplną (około 1,4 W/(m·K) wobec 1,0 W/(m·K) dla cementu), co oznacza szybsze nagrzewanie i bardziej równomierny rozkład temperatury na powierzchni. Różnica w czasie nagrzewania przy identycznej mocy grzewczej może sięgać 30-40%, co przekłada się na bezpośrednie oszczędności energii w trybie obniżania temperatury nocnego.

Wytrzymałość mechaniczna podłogi pływającej na stropie żelbetowym zależy przede wszystkim od sztywności warstwy resilientnej im niższa sztywność dynamiczna materiału izolacyjnego, tym lepsza izolacja akustyczna, ale też większe ugięcie podłogi pod obciążeniem. Przy zastosowaniu wełny mineralnej o grubości 20 mm i sztywności dynamicznej 15 MHz ugięcie pod ciężarem osoby dorosłej (obciążenie punktowe 800 N) wynosi około 0,5 mm wartość akceptowalna dla większości zastosowań, ale zauważalna podczas chodzenia boso. Pod meblami biurowymi na kółkach, które generują obciążenia punktowe znacznie przekraczające 1000 N, ugięcie może osiągać 2-3 mm, co prowadzi do niestabilności krzeseł i wózków transportowych.

W budynkach użyteczności publicznej, gdzie wymagania akustyczne są najwyższe, system podłogi pływającej często składa się z dwóch warstw izolacyjnych: twardszej pod jastrychem (styropian ekstrudowany XPS) i miększej bezpośrednio pod warstwą wykończeniową (mata korkowa, podkład z włókien drzewnych). Ta kombinacja pozwala pogodzić wymagania nośności (żeby podłoga nie uginała się nadmiernie) z izolacyjnością akustyczną (żeby dźwięki uderzeniowe były tłumione). Koszt takiego rozwiązania jest oczywiście wyższy, w budynkach, gdzie komfort akustyczny jest parametrem sprzedażowym jak w studiach nagrań, przedszkolach czy domach opieki inwestycja zwraca się wielokrotnie.

Dylatacja podłogi pływającej wewnątrz dużych pomieszczeń to element często pomijany, który w efekcie generuje spękania jastrychu i odkształcenia warstwy wykończeniowej. Zasada jest prosta: każde 40 m² powierzchni lub każde 5 metrów długości wymaga dylatacji pośredniej czyli przecięcia jastrychu na całą grubość i wypełnienia szczeliny elastycznym materiałem. Przejście przez dylatację instalacji grzewczej lub sanitarnej wymaga zastosowania tulei ochronnej i wypełnienia przestrzeni wokół rury elastycznym materiałem izolacyjnym, ponieważ sztywne połączenie rury ze strukturą budynku tworzy mostek akustyczny i termiczny, który niweczy całą koncepcję podłogi pływającej.
